tM-C8

제품명: tM-C8

용도: 초소형 디지털 입출력

특성: 8 채널 절연 디지털 출력

제조사: ICPDAS(대만)

카달로그 다운로드 메뉴얼 다운로드

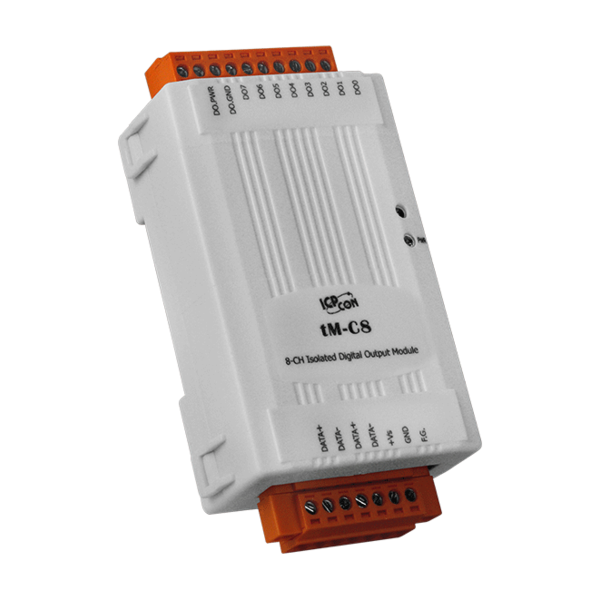

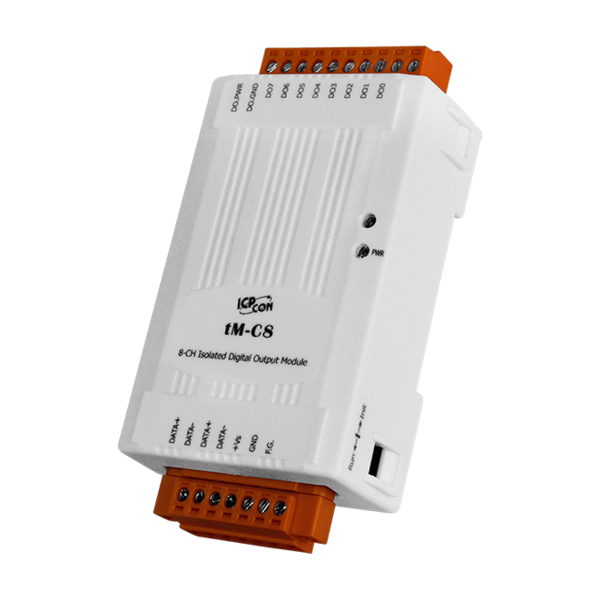

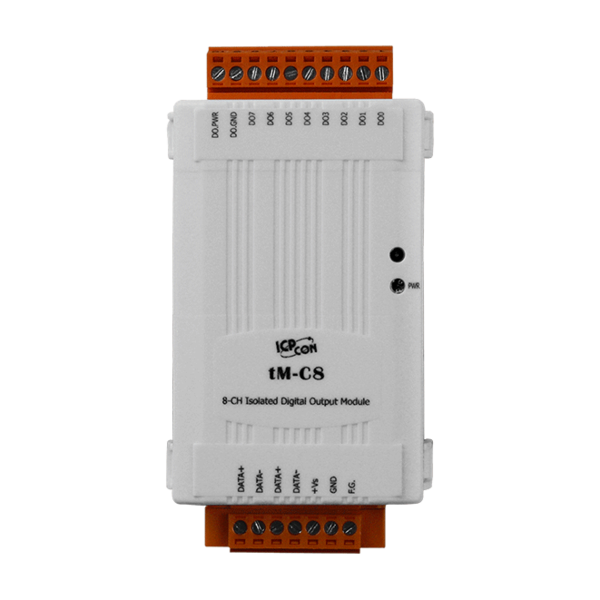

tM-C8

8-채널 절연(Isolated) 디지털 출력 모듈

▪ Sink-type 디지털 출력
▪ 광전지 절연 (Photocouple Isolation)
▪ 듀얼 워치 독
▪ 파워-온 값 (Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C

tM-C8은 디지털 출력을 위해 8 개의 채널을 제공하며, 각각은 광전지 절연(photocouple isolation)을 특징으로 합니다.
tM-C8은 단락 보호 기능을 갖춘 Sink Type 출력을 지원하며 전원 켜기 및 안전한 디지털 출력 값을 구성 할 수 있는 옵션이 있습니다.
4 kV ESD 보호 및 3750 VDC 모듈 내부 절연도 제공됩니다.

▪ 모든 종류의 on/off 제어
▪ 공업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템

디지털 출력
출력 채널	8
유형	절연 오픈 콜렉터 (Sink)
최대 부하 전류	700 mA/채널
부하 전압	3.5 VDC ~ 50 VDC
과전압 보호	60 VDC
과부하 보호	1.4 A
단락 회로 보호	Yes
파워 온 값 (Power-on Value)	Yes, 프로그래밍 가능
안전 값 (Safe Value)	Yes, 프로그래밍 가능

통신
인터페이스	RS-485
포맷	(N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도	1200 ~ 115200 bps
프로토콜	DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독	Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원	전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직	3750 VDC
EMS 보호
ESD (IEC 61000-4-2)	각 단자에 대해 ± 4 kV 접점
ESD (IEC 61000-4-2)	임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4)	전력용 ± 4 kV
전원 요구 사항
역 극성 보호	Yes
터미널 블록에서 전원 공급	Yes, 10 ~ 30 VDC
소비 전력	최대 0.8 W
기계
치수 (W x L x H)	52 mm x 98 mm x 27 mm
설치	DIN 레일 마운팅
환경
작동 온도	-25 °C ~ +75 °C
보관 온도	-30 °C ~ +75 °C
습도	10 ~ 95 % RH, 비응축

tM-C8 CR

8 채널 절연 디지털 출력 모듈 (RoHS)
