종류

표준형

듀얼 배관형

듀얼 코드형

열량계

듀얼 열량계

장치 유형

휴대형

측정 내경

(두께에 따라) 약 8 ~ 9,900 mm

측정 외경

10 ~ 10,000 mm

표준 입/출력

-

LT 구성

-듀얼 모듈-

-

PT100/PT1000 두 모듈 공간을 차지하는 2개의 입력 모듈

보조 LT 구성

(듀얼 열량계-듀얼 모듈)

-

-

-

-

PT100/PT1000
두 모듈간 공간을 차지하는 2개의 입력 모듈

용도

유량 측정

두 배관 내 유량 측정
(배관당 1개의 속도 코드)

두 속도 코드로 유량 측정

유량 및 열량 측정

두 파이프내 유량측정 및 두 개의 열량 측정

단일/듀얼 배관

단일 배관

듀얼 배관

단일 배관

단일 배관

듀얼 배관

단일/듀얼 코드

단일 코드

단일 코드

이중 코드

단일 코드

단일 코드

배관두께 측정

디지털 및 그래픽 모드 기능 사용 가능(SE-1701)

단일 입/출력 모듈(선택형)

최대 4개 모듈 선택

최대 2개 모듈 선택

-

운영체제

176. 절연형 능동 아날로그 출력 1개: 전류 4-20 mA, 0-20 mA, 0-24 mA • 모듈 1
176. 주파수 출력으로 사용 가능한 정적 릴레이 출력 2개(최대 1 kHz) • 모듈 2
176. 절연형 전류 입력 2개: 4-20 mA, 0-20 mA, 0-24 mA • 모듈 3
176. 0-10V 전압 출력 2개: 모듈 4
176. 접촉 입력 2개(펄스 또는 상태) • 모듈 6

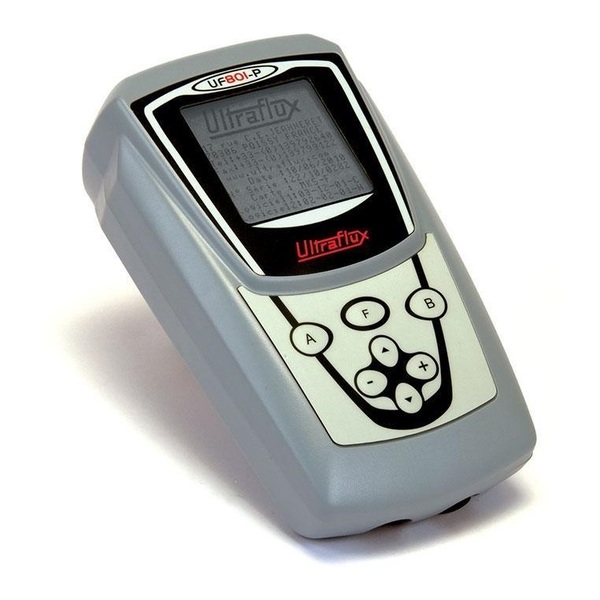

표시장치

숫자 및 그래픽(14줄 X 20자). 시간지연 기능 백라이트 LCD 화면

문제해결 도움

오실로스코프 기능(에코 표시), 이득, 품질 지수

설치

176. 신속하고 간단 - 7 키 터치 패드(동적 할당용 2개) 또는 전용 소프트웨어(제공)
176. 액세스 코드 구축 가능

데이터 저장

4MB 유량값 저장: 최대 266, 706라인 타임 스탬프 – 1 ~ 30 변수 –

3-변수 타임 스탬프: 133,353 라인 • 14 변수: 35,560 라인 • 30 변수: 17,206 라인

로깅 주파수: 1초 ~ 24시간

운영체제

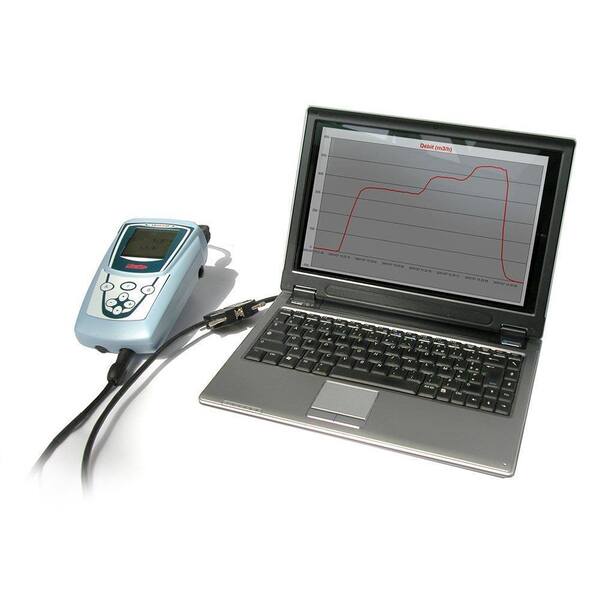

일반 소프트웨어(엑셀 등)을 사용한 내용 전송 및 로거 작동 윈도우

프로그래머

로거 배터리 수명 연장을 의한 프로그램 전원 인가

2/3개국 언어

영어&러시아어 또는 프랑스어&영어 +1개국 언어 추가(독일어, 포르투갈어, 스페인어, 이탈리아어)

배터리 수명

최대 14 연속시간. 충전 표시기

시리얼 링크

RS232 to JBUS/MODBUS 프로토콜 • 전송속도 115,200.

RS232 to USB 변환기 연결 케이블 1개

부속품

RS232 to USB 변환기 연결 케이블 1개 포함

전기적 특성

176. 12V NiMh 배터리
176. 충전기 입력: 100-240 V ac/1.05-0.55 A/47-63 Hz 및 출력: 18 V/2.5 A
176. 선택사항으로 보조 전원공급장치용 케이블 가능

외함

ABS. 900g • 220 x 115 x 64 mm

보호기능

IP67

사용온도

-10 ℃ ~ 50 ℃
