적용분야
음용수: 유량 측정, 처리장 계량, 취수 계량, 시스템 제어
폐수: 양수장, 폐수 시스템, 처리장 유입구/배출구의 유량 측정
원수: 방화용수의 유량측정, 시스템 감시
수력 발전: 수압 모니터링
화학제품: 산 및 염류 유량측정
탄화수소: 연료 분배 시스템 유량측정, 다중 액체용 배관 유량측정
정유: 공정 흐름 측정
종류 |
|
표준형 |
듀얼 배관형(동일 프로브) |
듀얼 코드형 |
|
장치 유형 |
|
설치형 |
|||
측정 내경 |
|
(두께에 따라) 약 8 ~ 3,200 mm |
|||
측정 외경 |
|
10 ~ 3,300 mm |
|||
입/출력 |
|
|
|||
용도 |
|
유량 측정 |
두 배관 내 유량 측정 |
두 속도 코드로 유량 측정 |
|
단일/듀얼 배관 |
|
단일 배관 |
듀얼 배관: 듀얼 재료로 제작되고 직경 및 두께가 다른 두 개의 배관이며, 반드시 동일한 프로브를 사용해야 함. |
단일 배관 |
|
단일/듀얼 코드 |
|
단일 코드 |
단일 코드 |
듀얼 코드 |
|
관입 프로브 호환 여부 |
|
가능 |
|||
외부 프로브 호환 여부 |
|
가능 |
|||

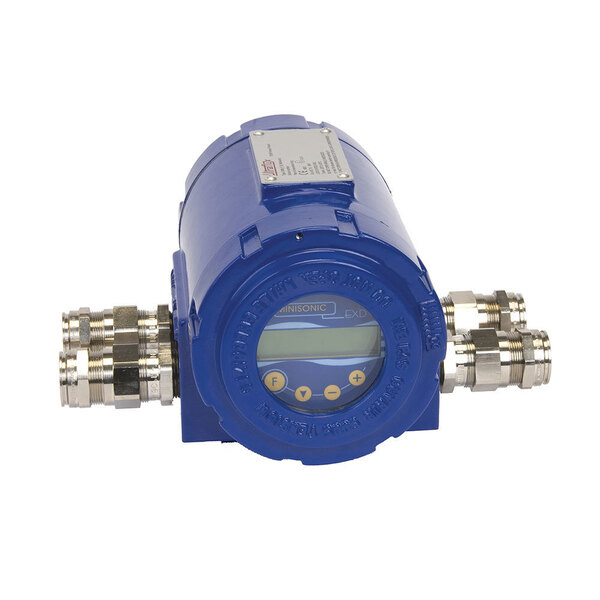

방폭형 외함(선택형) |
|
가능 ATEX EEx d IIC T6 인증 |
주문 가능 문의 요망 |
||
2U 19인치 랙(선택형) |
|
가능 |
- |
||
표시장치 |
|
|
|||
설치 |
|
|
|||
운영체제 |
|
설치 및 응용프로그램 데이터 저장용 윈도우 |
|||
7개국 언어 |
|
프랑스, 영어, 독일어, 포르투갈어, 스페인어, 이탈리아어, 폴란드어 |
|||
시리얼 링크 |
|
RS232 또는 RS485 to JBUS/MODBUS 프로토콜 • 전송속도 9600 |
|||
부속품(선택형) |
|
RS232 to USB 변환기 연결 케이블 1개 |
|||
전원공급장치 |
|
저압: 18-72 V dc 또는 90-230V ac(5 VA) |
|||
전원공급장치(선택형) |
|
18-72 V dc 또는 90-230V ac(5 VA) |
|||
외함 |
|
알루미늄 주조 및 에폭시 도장 • 1.5 kg • 237 x 108 x 79 mm |
|||
방폭형 외함 |
|
알루미늄 주조 및 에폭시 도장 • 6.6kg • 244 x 130 x 232mm |
|||
보호기능 |
|
IP67(19인치 랙형 제외) |
|||
사용온도 |
|
0 ℃ ~ 50 ℃(주문시 60 ℃) |
|||
기술 |
성능 |
|||
초음파 시간차 방식 양방향 연속측정
신호분석 에코형상 제어
|
정밀도 최대 0.5%
재현성 최대 0.1%
선형성 최대 0.1% |
분해능 0.1 ns 이상
유량계산시간 최대 500 ms
|
측정단위 ℓ/s~㎥/일
체적 계량 1 cℓ~100 ㎥ |
기타 주요정보 층류, 난류 전환 고려 프로브 탑재 가능:
|
