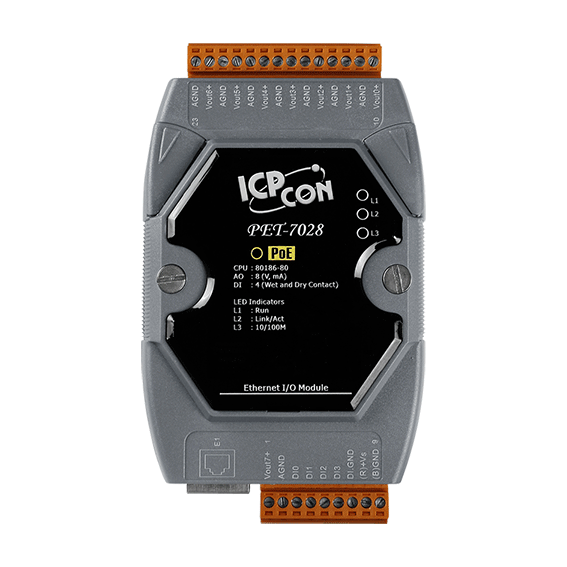

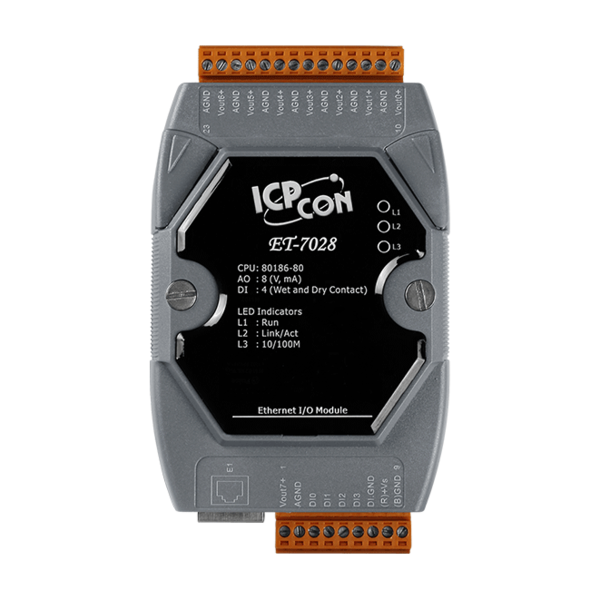

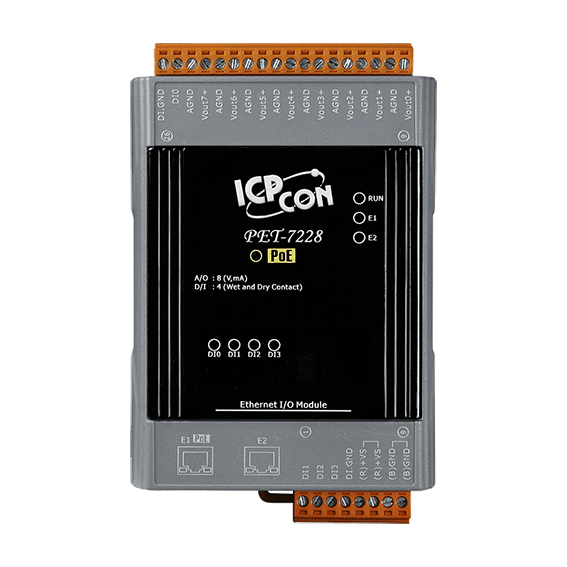

(P)ET-7028 / (P)ET-7228

제품명: (P)ET-7028 / (P)ET-7228

용도: Ethernet I/O 모듈

특성: 8-채널 아날로그 출력

제조사: ICPDAS(대만)

카달로그 다운로드 메뉴얼 다운로드

ET-7028 / PET-7028 / ET-7228/ PET-7228
8-채널 아날로그 출력 Ethernet I/O 모듈

▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 아날로그 출력 : 8-채널

ET-7028/PET-7028/ET-7228/PET-7228은 8개 채널 아날로그 출력 다기능 모듈이다.
다양한 아날로그 출력 옵션 (+/- 5 V, +/- 10 V, 0 ~ 20 mA 및 4 ~ 20 mA)을 제공하며,
각 아날로그 출력은 해당 점퍼의 위치에 따라 전류 또는 전압을 출력할 수 있도록 프로그래밍 할 수 있습니다.
RoHS를 완벽하게 준수하며 4kV ESD 보호는 물론 2500VDC 모듈 내부 절연을 제공합니다.

▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비

아날로그 출력
채널	8
유형	+0 VDC~ + 5 VDC , +/- 5 VD ,C +0 VDC ~ +10 VDC , +/- 10 VDC , +0 mA ~ +20 mA, +4 mA ~ +20 mA ( 점퍼 선택 가능)
개별 채널 구성	예
해상도	12-bit
정확도	+/- 0.1 %의 FSR
전압 출력 기능	10V @ 10mA
전류 부하 저항	500 Ω
오픈 와이어 감지	예, 4 ~ 20 mA 전용
파워-온 값 (Power-on Value)	예, 프로그래밍 가능
안전 값 (Safe Value)	예, 프로그래밍 가능

모델명	ET-7028	PET-7028	ET-7228	PET-7228
소프트웨어
Web Server(웹 서버) 내장	예
Web HMI	예
I/O Pair 연결	예
통신
이더넷 포트	1 x RJ-45, 10/100 Base-TX		2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE	-	예	-	예
프로토콜	Modbus/TCP, Modbus/UDP
보안	ID, 비밀번호 및 IP 필터
듀얼 워치 독	예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행	예
이더넷 Link/Act	예
DI/DO 상태	-		예
PoE 전원	-	예	-	예
2-Way 절연
이더넷	1500 VDC	-	1500 VDC	-
I/O	2500 VDC
EMS 보호
ESD (IEC 61000-4-2)	각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4)	전력선 용 ± 4kV
전원 요구 사항
역 극성 보호	예
터미널 블록에서 전원 공급	10 ~ 30 VDC	12 ~ 48 VDC	12 ~ 48 VDC	12 ~ 48 VDC
PoE로부터 전원 공급	-	예, IEEE 802.3af, Class1	-	예, IEEE 802.3af, Class1
소비 전력	6 W	6 W	6 W	6 W
기계
치수 (L x W x H)	123mm x 72mm x 35mm		120mm x 76mm x 38mm
설치	DIN 레일 또는 벽 장착
환경
작동 온도	-25 ~ +75 °C
보관 온도	-30 ~ +80 °C
습도	10 ~ 90 % RH, 비 응축

ET-7028 CR	Ethernet I/O 모듈 with 8-채널 아날로그 출력 (RoHS)
PET-7028 CR	PoE Ethernet I/O 모듈 with 8-채널 아날로그 출력 (RoHS)
ET-7228 CR	Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 8-채널 아날로그 출력 (RoHS)
PET-7228 CR	PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 8-채널 아날로그 출력 (RoHS)
