tSH-700 모듈은 시리얼 포트 공유기(serial port sharer)입니다. "Baud Rate Conversion", "Modbus RTU/ASCII Conversion" 및 "Two Masters Share One Slave" 를 포함한 여러 기능을 제공합니다.
인터페이스 구성을 쉽게 할 수 있는 내장 웹 서버(built-in web server)를 제공하며 콘솔 명령이 필요하지 않습니다.
■ Baud Rate Conversion (전송 속도 변환)
이 기능을 사용하면 단일 마스터 장치가 다른 전송 속도(baud rates)와 데이터 형식(data format)을 사용하여 슬레이브 장치와 통신 할 수 있습니다. 대부분의 query-response protocols (half-duplex)은 미가공 데이터 모드에서 DCON를 지원합니다. 각 시리얼 포트에서 데이터 사이즈가 내장 된 512 bytes 버퍼보다 작은 경우에는 전이중 통신(Full-duplex communication)이 작동합니다.
■ Modbus RTU/ASCII Conversion (변환)
이 기능은 단일 Modbus RTU/ASCII 마스터 장치가 다른 프로토콜(protocol), 전송 속도(baud rate) 및 데이터 형식(data format)을 사용하는 Modbus RTU/ASCII 슬레이브 장치와 통신 할 수 있습니다.
이 기능을 사용하여 2개의 마스터(Master) 장치가 슬레이브(Slave) 장치를 공유할 수 있는 시리얼 포트에 연결할 수 있습니다. Modbus 모드는 Modbus RTU/ASCII 프로토콜로 변환하는데 사용할 수 있고, 미가공 데이터 모드(raw data mode)는 DCON 또는 other query-response 프로토콜에 사용할 수 있습니다. 다른 시리얼 포트에서 다른 전송 속도와 데티어 형식을 사용할 수 있습니다. 내장 캐시 기능(built-in cache function)은 마스터 장치가 동일한 정보를 요청할 때 중복된 쿼리를 제거하여 슬레이브 포트에서 시리얼 통신 로드를 줄입니다.
Note: 슬레이브 포트가 이중 로드 중일 때, 2개 마스터는 시간 초과 값 (timeout value)과 스캔 간격 설정(scan interval settings)을 크게 하기를 권장합니다.
■ 읽기 캐시 기능 (Read-Cache Fucntion)
내장 된 읽기 캐시(built-in read-cache) 기능은 tSH-700 모듈의 메모리 버퍼에서 Modbus 메시지의 이전 요청 및 응답을 저장하기 위해 사용됩니다. 다른 HMI/SCADA 마스터 컨트롤러가 동일한 슬레이브 RTU 장치(salve RTU device)에서 ame 정보를 요청할 때, 캐시 된 응답(cached response)을 즉시 반환합니다. 이러한 특징으로 슬레이브 시리얼 포트 통신에서 부하를 획기적으로 줄이고, 마스터에 대한 빠른 응답을 보장하며, 전체 시스템의 안정성을 향상시킵니다.
tSH-700 시리즈 (Tiny Serial Port Converter/Sharer)
|
||||
모델명 (Non-Isolated) |
모델명
(Isolated)
|
RS-232 | RS-485 | Application |
---|---|---|---|---|
tSH -722 | tSH -722i | 2 | - | 컨버터 (Converter) |

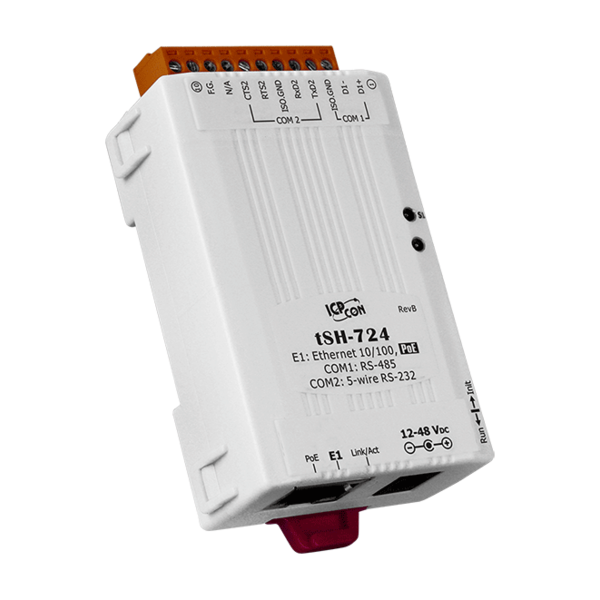

tSH -724 | tSH -724i | 1 | 1 | |

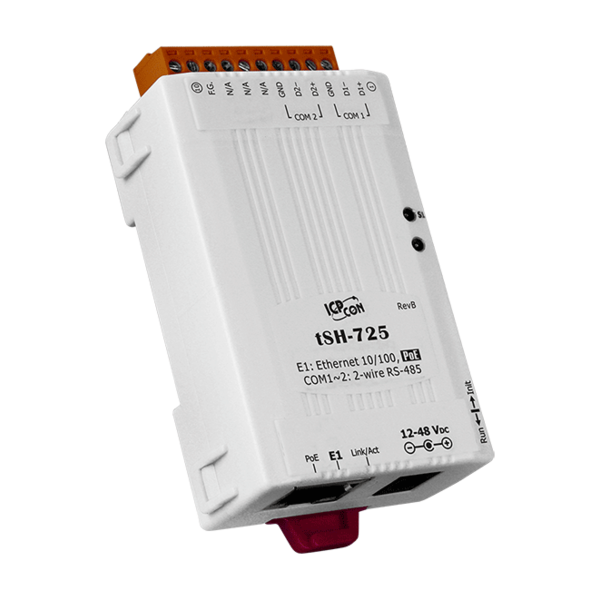

tSH -725 | tSH -725i | - | 2 | |
tSH -732 | tSH -732i | 3 | - | 분배기 (Sharer) |
tSH -734 | tSH -734i | 2 | 1 | |

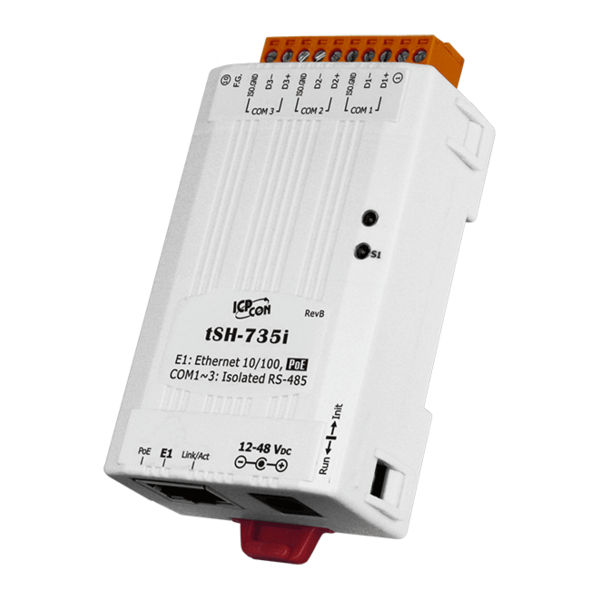

tSH -735 | tSH -735i | - | 3 | |
