제품 상세보기

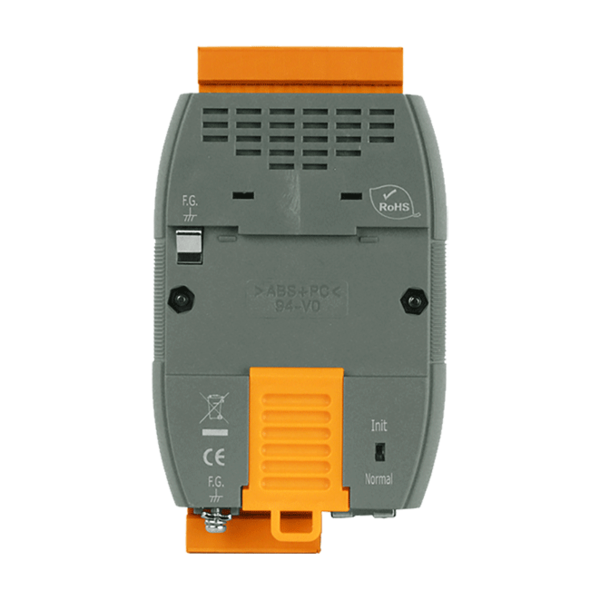

PDS-700 시리즈

제품명
PDS-700 시리즈
용도
시리얼 to 이더넷 장치 서버
특성
소개
제조사
ICPDAS(대만)

  Programmable Ability (프로그래밍 가능)

장치는 다른 장치와 통신하여 정보를 교환합니다. 그러나 다양한 장치가 많기 때문에 레거시 시리얼 장치는 한계에 도달했으며 더 이상 다른 장치에서 다양한 새로운 언어를 이해할 수 없습니다. 프로그래밍을 통해, PDS는 실시간 변환기(프로토콜 변환기)의 역할을 하여 시리얼 장치 간의 통신을 향상시킵니다. 또한, 숙련 된 프로그래밍 및 설계를 통해 PDS를 활용하여 프로그래밍 할 수 없는 장치 서버로는 결코 달성 할 수 없는 복잡한 응용 프로그램을 위한 장치 및 DI/DO 채널을 통합 할 수 있습니다.

ICP DAS사는 PDS를 위해 광범위한 lib 및 데모 프로그램을 포함하여 XServer를 제공하므로 사용자는 시리얼 장치를 "둔한"장치에서 "지능적인"장치로 즉시 전환하는 자체 부가 가치 맞춤형 펌웨어 유틸리티를 빠르고 쉽게 구축 할 수 있습니다. 이 처럼 사용자 프로그램을 특화 맞춤(customize) 할 수 있게 되면 프로젝트의 경쟁력이 높아질 것 입니다.






  Virtual COM (Driver and Utility)

VxComm 드라이버는 32-bit 및 64-bit Windows 7/Vista/2008/2003/XP에서 가상 COM 포트를 생성하고 이더넷 네트워크에서 DS/PDS의 시리얼 포트에 매핑합니다. 그런 다음 사용자는 가상 COM 포트를 통해 이더넷의 원격 시리얼 장치에 직접 액세스 할 수 있습니다. 따라서 원본 소프트웨어를 다시 프로그래밍 할 필요가 없고 시간이 절약되며 이더넷/인터넷을 통해 시리얼 장치에 투명하게 액세스 할 수 있습니다.

VxComm 유틸리티를 사용하면 사용자는 로컬 이더넷에서 DS/PDS를 스캔하고 DS/PDS의 네트워크 설정을 구성하며 몇 초 만에 광범위한 가상 COM 포트 매핑을 수행 할 수 있습니다. 사용자가 가상 COM 또는 TCP/IP를 통해 PC와 원격 시리얼 장치 간의 통신을 직접 테스트 할 수 있는 내장 터미널 프로그램은 VxComm 유틸리티를 통해 제공됩니다.






  Dynamic Virtual COM Mapping (동적 가능 COM 매팅)

사용자의 소프트웨어 시스템이 여러 COM 포트에만 액세스하도록 제한되거나 더 많은 COM 포트에 액세스하도록 시스템을 재구성 할 수 없는 경우, "동적 가상 COM 매핑(Dynamic Virtual COM Mapping)"기능을 사용하여 가상 COM 포트를 다른 DS/PDS에 동적으로 매핑 할 수 있습니다.
이를 위해서는 간단한 API 호출이 필요합니다.



  Various Selections (다양한 선택)

ICP DAS사의 장치 서버에는 1~8개의 시리얼 포트가 포함되어 있으며 일부 모델에는 최대 6개의 DI 및 7개의 DO 라인을 동시에 사용할 수 있는 기능이 있습니다. PoE 또는 Modbus 게이트웨이를 사용하는 모델 또는 금속 케이스로 제공되는 모델도 선택 옵션입니다.





  Virtual I/O = Virtual COM + PDS + DIO

"가상 I/O"는 "가상 COM"기술의 확장입니다. 가상 I/O는 PDS의 디지털 I/O 라인을 가상 COM 스타일 연결로 전환합니다. 다시 말해, 이제부터 사용자는 가상 COM 포트를 통해 DCON 명령을 보내 PDS의 디지털 I/O 라인에 직접 액세스 할 수 있게 됩니다. 또한 DCON 유틸리티는 이제 가상 I/O를 통해 PDS 디지털 I/O 라인 구성을 지원합니다.
보다 편리한 방식으로 PDS 디지털 I/O 라인을 사용하여 몇 가지 기본 기능 테스트를 수행하거나 맞춤형 애플리케이션을 생성 할 수 있습니다.






  Comparison (비교)


PC를 사용하는 대신, 시리얼 장치에 PDS를 사용하면 어떤 이점이 있습니까?

PC 솔루션 PDS-700/PDS-8x1 솔루션
  • •    거대한 크기 (Huge size)
  • •    고가 (Expensive)
  • •    정기 유지 보수 (불안정한 하드 디스크 & 깨지기 쉬운 팬)
  • •    불안정한 OS, 느린 부팅 (분)
  • •    높은 소비 전력 (수백 와트)
  • •    바이러스(Virus) 문제
  • •    적은 COM 포트 (1~2 포트), RS-232 만 지원
  • •    환경 온도 : 0 ~ +50 °C
  • •    손바닥 사이즈(Palm size) & 쉽게 DIN-Rail 설치
  • •    비용 효율적 (Cost-effective)
  • •    유지 보수 불필요 (No hard disk & fan-less)
  • •    안정적인 고성능 OS (MiniOS7)
    •    빠른 부팅 (1초 미만)
  • •    낮은 소비 전력(대략 3 와트)
  • •    바이러스(virus) 문제 제거
  • •    넉넉한 COM 포트, 2~8 포트 (RS-232/422/485 지원)
  • •    환경 온도 : -25 ~ +75 °C
  • •    DI/DO 내장
  • •    프로그래밍 가능 (Programmable)
  • •    위치독 내장 (Built-in watchdogs)





  PDS-700 주요 기능은 다음과 같습니다.

  • •    D 버전용 7-분절 LED 디스플레이 내장 : 네트워크 보여줌, COM 포트 설정.
  • •    산업용 배선을 쉽게 하기 위한 탈착실 단자대(Removable terminal block).
  • •    RoHS 준수 및 CE 인증.
  • •    산업 환경에 따른 저전력 입력 (10 ~ 30 VDC).
  • •    ESD 보호를 위한 프레임 그라운드 설계(Frame-Ground design).
  • •    난연성 재료 (UL94-V0 Level) 및 견고한 케이스.
  • •    다양한 구성 : 콘솔(Console), 웹(Web), 텔넷(Telnet) 및 유틸리티(Utility).
  • •    32-bit 및 64-bit Windows 7/Vista/2008/2003/XP용 VxComm Driver
