I-7540D 시리즈

제품명
I-7540D 시리즈
용도
CAN to Ethernet 컨버터
제조사
ICPDAS(대만)
카달로그 다운로드 메뉴얼 다운로드

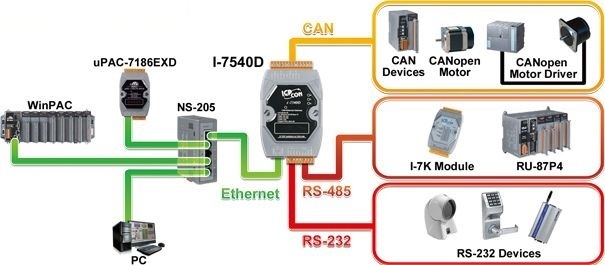

■  일반적인 애플리케이션

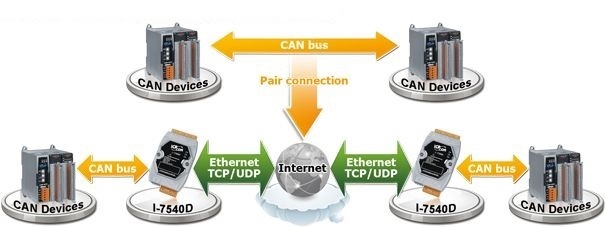

■  CAN 통신 거리 확장

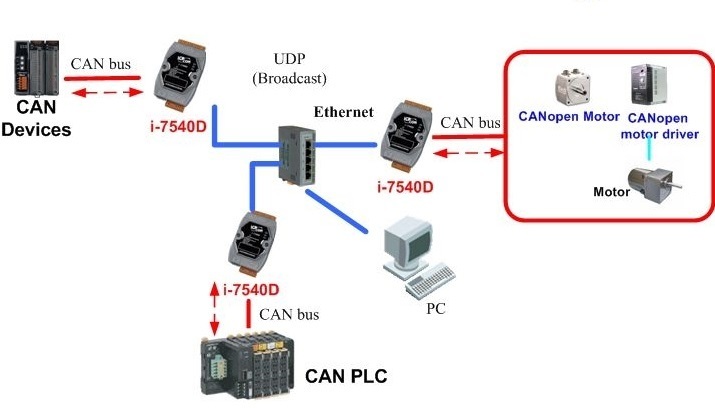

■  Multicast 통신








CAN to Ethernet 컨버터 시리즈 제품군 :

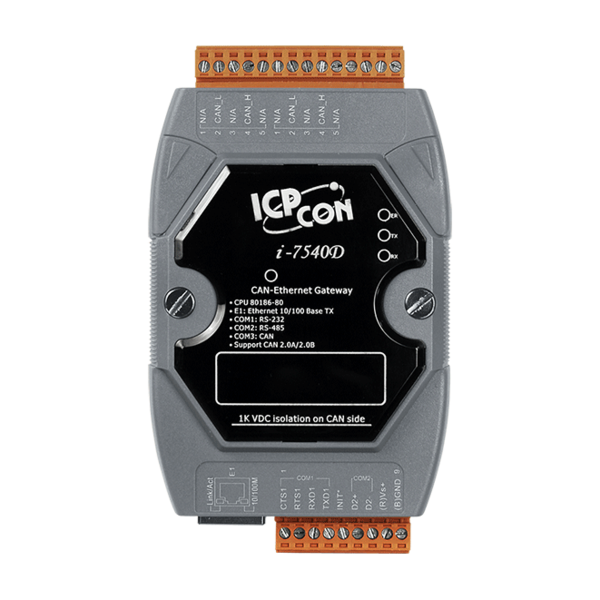

모델명 I-7540D-G

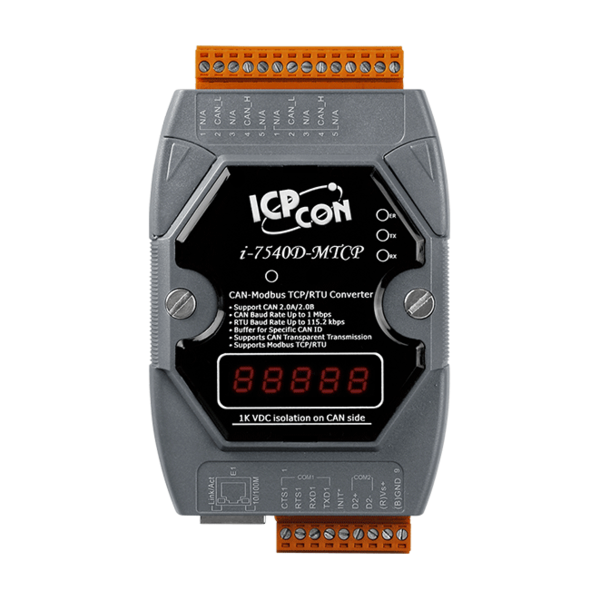

 I-7540D-MTCP-G

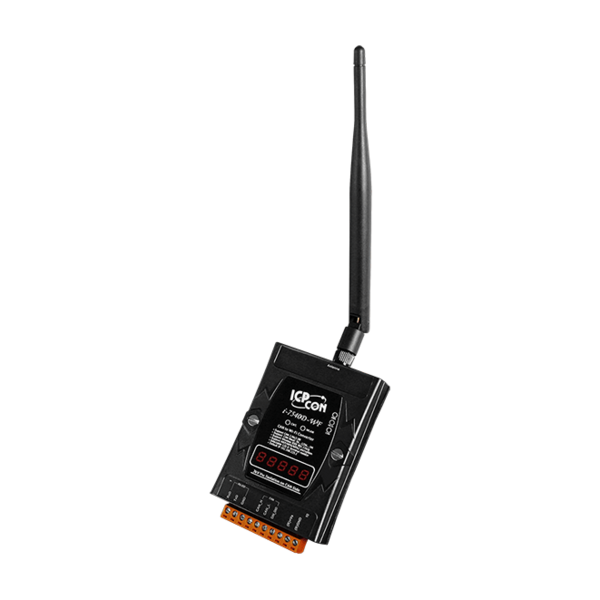

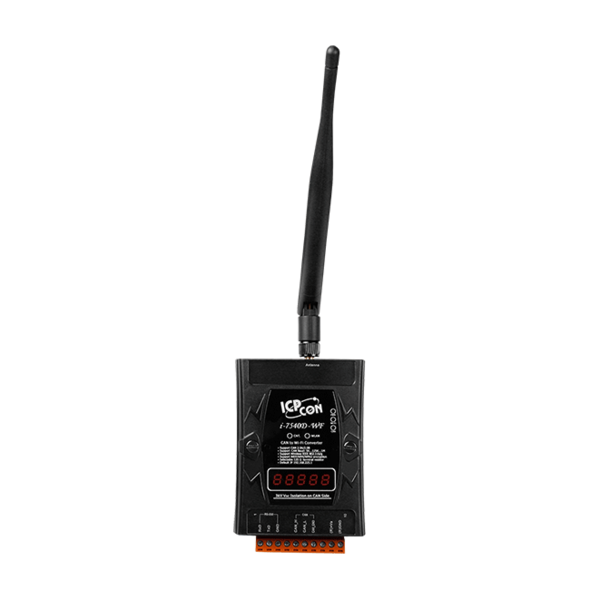

 I-7540D-WF

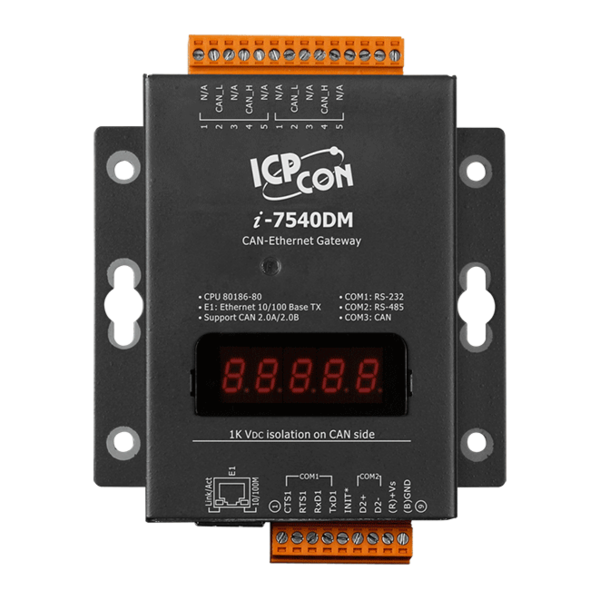

I-7540DM-MTCP

CAN 인터페이스 CAN 커넥터 Screwed terminal block Screwed terminal block Screwed terminal block
채널 수 1 1 1
CAN 수신부 NXP TJA1042 NXP TJA1042 NXP 82C250
전송 속도(bps) 10k ~ 1M bps and
user-defined		 10k ~ 1M bps and
user-defined		 5k ~ 1M bps
CAN 필터 Yes Yes Yes
CAN 절연 1000 VDC for DC-to-DC
2500 Vrms for photo-couple		 1000 VDC for DC-to-DC
2500 Vrms for photo-couple		 3000 VDC for DC-to-DC
2500 Vrms for photo-couple
종단 저항 Built-in 120Ω Built-in 120Ω Built-in 120Ω
최대 FPS (@1Mbps) 1852 ~ 2244 2118 ~ 2241 700
CAN FIFO 1000 frames 200 frames 256 frames
Ethernet
인터페이스		 컨트롤러 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) Wi-Fi (IEEE 802.11b/g)
프로토콜 TCP/UDP Socket Modbus TCP Server TCP Socket (Client/Server)
소켓 클라이언트 25 24 3
기타 Support Virtual COM Acts as Modbus RTU slave Infrastructure & Ad-hoc mode
Misc. CAN Transparent 통신 One-to-One
One-to-Many		 One-to-One
One-to-Many		 One-to-One
One-to-Many
