제품 상세보기

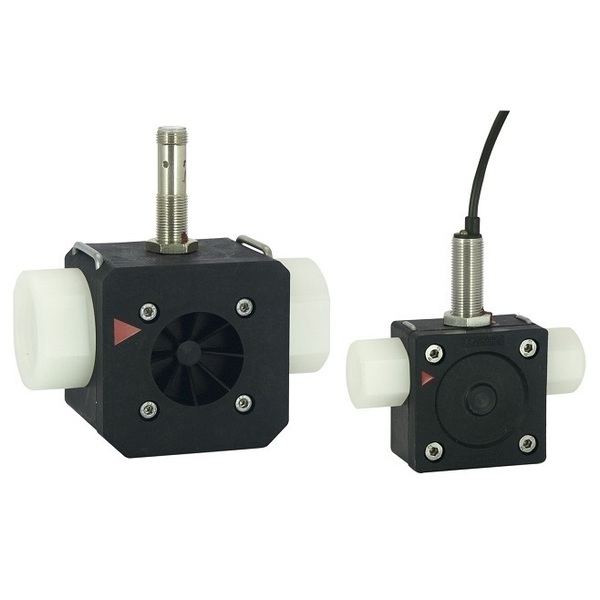

LABO-RRI-S

제품명
LABO-RRI-S
용도
유량 측정 방법이 간단
특성
유도성 센서 사용 및 고품질 세라믹 축과 특수 플라스틱 베어링 사용
제조사
GHM(독일)

※주요 특징

유량계는 유동 유체로 회전하는 스피너로 구성된다.

회전자에 스테인리스강 재질의 클램프(티타늄이나 Hastelloy®선택 가능)를 장착하며, 회전자의 회전 속도는 단위 시간당 유량에 비례한다.

LABO 전자장치는 조절가능한 특징 (최소/최대) 및 히스테리시스로 전자 스위칭 출력 (푸쉬-풀)을 이용하여, 조절가능한 상한이나 하한 범위를 벗어날 때, 조치를 취할 수 있다.

또한 유도성 근접 스위치가 유량에 비례하는 회전속도를 기록한다.



- 유량 측정 방법이 간단.

- 자석이 없음; 유도성 센서 사용

- 고품질 세라믹 축과 특수 플라스틱 베어링을 사용하므로, 사용 수명이 김

- 런인 및 런아웃 부분이 불필요함

- 여러 연결 시스템을 장착한 모듈식 구조

- 플러그 인 및 회전형 연결부

- 출력 신호는 PNP 또는 NPN

- 본질적으로 안전하게 작동한다.

- 연결부에 비-복귀 밸브, 필터, 정유량 장치 사용


※사양(자세한 사양은 카탈로그 참조)

 센서  유도성
 측정관경

 DN 10 (LABO-RRI-010)

 DN 25 (LABO-RRI-025)

 기계적 연결  암나사 G 3/8, G 1

 수나사 G 3/8 A, G 1 A

 호스 노즐 Ø11, Ø30

 (요청 시, 기타, 나사형, 크림프 및 플러그인 연결부, 정유량 장치나 리미터가 장착된 연결부 사용 가능)

 측정 정확도  측정값 ±3%
 반복성  최고치 ±1%
 압력 손실  최대 0.5 bar
 허용 압력  PN 16 bar
 유체 온도

 0 ... +60 ℃

 보관 온도  -20 ... +80 ℃
 재질 유체-접점

 하우징: PPS Fortron 1140L4

 회전자: PVDF

 클램프: 1.4310 (옵션: 티타늄, Hastelloy®)

 베어링: Iglidur X

 축: 세라믹 Zr02-TZP

 밀봉(Seal): FKM

 재질 비유체-접점

 클램프 1.4301

 전자 장치: CW614N 니켈도금 하우징

 전원 전압  전압 출력 10 V일 때, 10..30 V DC :

 15..30 V DC

 전력 소비  < 1 W (무부하 출력)
 스위칭 출력  트랜지스터 출력 "푸쉬-풀" (단락 및 극성 반전에 내성)

 lout = 100 mA 최대

 디스플레이

 황색 LED

 (On = 정상 / Off = 경보 / 빠르게 점멸 = 프로그래밍)

 전원 연결 센서  원형 플러그 커넥터 M12x1, 4-극용
 IP등급  IP 67
 중량

 RRI-010 약 0.2 kg

 RRI-025 약 0.5 kg

 인증  CE
