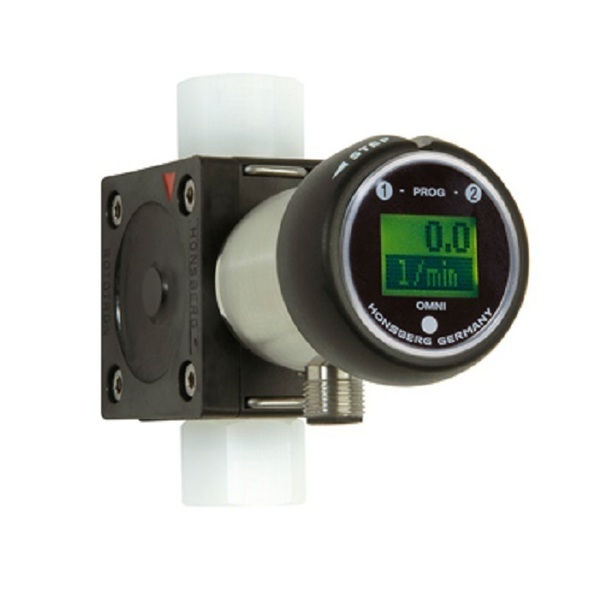

OMNI-RRI

제품명: OMNI-RRI

용도: 유량 측정 방법이 간단

특성: 유도성 센서 사용 및 고품질 세라믹 축과 특수 플라스틱 베어링 사용

제조사: GHM(독일)

카달로그 다운로드

※주요 특징

유량계는 유동 유체로 회전하는 스피너로 구성된다.

회전자에 스테인리스강 재질의 클램프(티타늄이나 Hastelloy®선택 가능)를 장착하며, 회전자의 회전 속도는 단위 시간당 유량에 비례한다.

OMNI 트랜스듀서는 백라이트 그래픽 LCD 디스플레이로 옥외 및 어두운 곳에서도 판독이 용이하다.

또한 유도성 근접 스위치가 유량에 비례하는 회전속도를 기록한다.

- 유량 측정 방법이 간단.

- 자석이 없음; 유도성 센서 사용

- 고품질 세라믹 축과 특수 플라스틱 베어링을 사용하므로, 사용 수명이 김

- 런인 및 런아웃 부분이 불필요함

- 여러 연결 시스템을 장착한 모듈식 구조

- 플러그 인 및 회전형 연결부

- 아날로그 4 ~ 20 mA, 0 ~ 10 V

- 역광 그래픽 LCD 디스플레이로 직사광선이 비치는 곳이나 어두운 곳에서도 판독 가능

- 연결부에 비-복귀 밸브, 필터, 정유량 장치 사용

※사양(자세한 사양은 카탈로그 참조)

센서	유도성
측정관경	DN 10 (OMNI-RRI-010) DN 25 (OMNI-RRI-025)
기계적 연결	암나사 G ³/₈, G 1 수나사 G ³/₈ A, G 1 A 호스 노즐 Ø11, Ø30 (요청 시, 기타, 나사형, 크림프 및 플러그인 연결부, 정유량 장치나 리미터가 장착된 연결부 사용 가능)
스위칭 범위	0.1..100 l/min ("범위" 표의 세부사항 참조)
측정 정확도	측정값 ±3%
반복성	최고치 ±1%
압력 손실	최대 0.5 bar
허용 압력	PN 16 bar
유체 온도	0 ... +60 ℃
보관 온도	-20 ... +80 ℃
재질 유체-접점	하우징: PPS (Fortron 1140L4) 회전자: PVDF 클램프: 1.4310 (옵션: 티타늄, Hastelloy^®) 베어링: Iglidur X 축: 세라믹 Zr0₂-TZP 밀봉(Seal): FKM
재질 비유체-접점	클램프 1.4301 전자어댑터 : CW614N 니켈도금 전자 장치 하우징 : 스테인리스강 1.4305 유리: 경화 미네랄 유리 자석: 사마륨-코발트 링: POM
전원 전압	18..30 V DC
전력 소비	< 1 W
아날로그 출력	4 ... 20 mA / 최대부하 500 Ω 0 ... 10 V / 최소 부하 1 ㏀
스위칭 출력	트랜지스터 출력 "푸쉬-풀" (단락 및 극성 반전에 내성) l_out = 100 mA 최대
디스플레이	역광형 그래픽 LCD-디스플레이(반투과형) 확대 온도 범휘 -20 ~ +70 ℃ 32 x 16 픽셀, 백그라운드 조명 디스플레이 값 및 단위 등을 표시하면서 동시에 LED 신호 점멸 램프 기능
전원 연결 센서	원형 플러그 커넥터 M12x1, 4-극용
IP등급	IP 67 (오일 충진 경우 IP 68)
중량	OMNI-RRI-010 약 0.4 kg OMNI-RRI-025 약 0.7 kg
인증	CE
