제품 상세보기

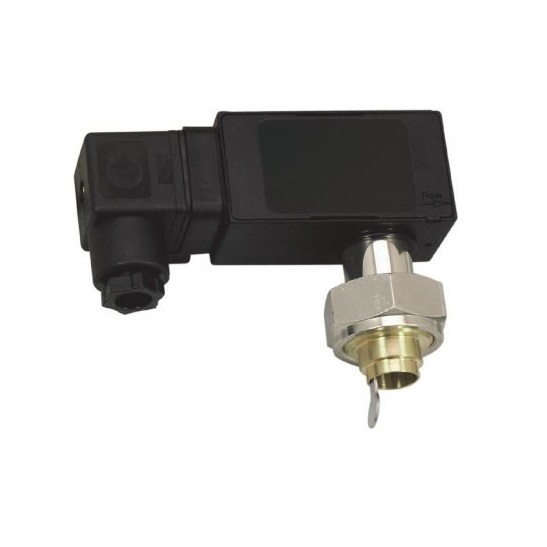

스위치 UM3K-...V

제품명
스위치 UM3K-...V
용도
유량 마이크로 스위치
특성
납땜/용접식 연결로 압력손실이 낮음
제조사
GHM(독일)

※주요 특징

 - 납땜/용접식 연결
 - 마이크로 스위치
 - 적은 압력 손실
 - 콤팩트형 설계
 - 나사식 연결
 - 플러그 DIN 43650-A / ISO 4400
 - 장치는 스프링-지지 패들의 원리와 리드 스위치의 자기적 유도로 작동한다.



※사양(자세한 사양은 카탈로그 참조)

 스위치  마이크로 스위치
 공칭 폭  DN 15 ..... 80
 공정 연결부

 납땜/용접식 노즐 (더 많은 공정 연결부는 주문시 가능)

 스위칭 범위  10 ... 268 l/m  자세한 내용은 표 “범위” 참조
 Q최대  600 l/m까지
 공차  실제값의 ±15 %
 내압  PN 25 bar
 유체온도  -20..+110 °C
 대기온도  -20..+70 °C
 유체  물(오일, 기체 및 부식성 유체는 주문시 가능)
 배선

 전환

 no. 0.371

 옵션으로 전환

 no. 0.282

 옵션으로 DIN 43650-A 플러그에 적색 또는 적색/녹색 다이오드

 스위칭 전압  최대 250 V AC(금 접점 최대 250 V AC / 30 V DC)
 스위칭 전류

 최대 5 A (원형 플러그 커넥터 최대 4 A)

 금 접점 최대 100 mA

 IP 등급  IP65
 보호등급  플러그 DIN 43650-A / ISO 4400

옵션: 원형 플러그 커넥터 M12x1, 4극

 재료

 유체-접촉부

 황동본체:

CW617N 니켈도금, CW614N 니켈도금, 1.4301, 14571, 1.4310, 하드 페라이트, NBR

 스테인리스 강 본체:

 1.4305, 1.4571, 1.4310, 1.4301 하드 페라이트, PTFE-코팅, FKM

 재료

 비유체- 접촉부

 ABS, PA, NBR
 중량  0.3 kg
 설치 위치  기본: 수평 배관에 유체 방향 맞게; 스위칭 유닛이 배관의 밑 위치 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침
