※주요 특징
- 유량 감시 및 상태 표시
- 드래그 인디케이터로 간편하게 스위칭 포인트 조정
- 오염물질에 민감
- 페라이트 성분 함유 유체에 적합

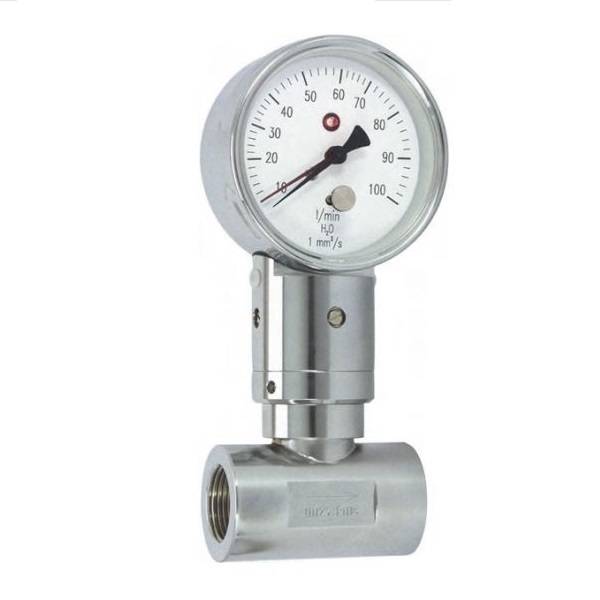

UZ 패들 유량 디스플레이에서, 유체의 유량 강도가 스프링 힘에 대항하여 패들에 압력을 가한다. 벨로즈에 의해 밀폐 구분되어 있어, 패들의 편향이 디스플레이 무브먼트로 전달된다. 그리고 옵션으로 조정 가능한 마이크로 스위치로 감시할 수 있다. 유동 영역에는 자석이 없다.
※사양(자세한 사양은 카탈로그 참조)
스위치 | 옵션: 마이크로 스위치 | |
공칭 폭 | DN 15 ..... 50 | |
공정 연결부 |
암나사 G 1/2 ~ G 2 |
|
스위칭 범위 | 2 ~ 500 l/m | 자세한 내용은 표 “범위” 참조 |
Q최대 | 600 l/m 까지 | |
공차 | 실제값의 ±3 % | |
내압 |
동적: PN 6 bar 정적: PN 16 bar |
|
유체온도 |
-20..+100 °C |
|
대기온도 | -20..+70 °C | |
유체 | 물(오일, 기체 및 부식성 유체는 주문시 가능) | |
배선 |
전환 no. 0.342
|
|
스위칭 전압 | 최대 250 V AC | |
스위칭 전류 |
최대 5 A |
|
보호 등급 | 2 - 안전 절연 | |
IP 등급 | IP65 | |
전원 연결 | 플러그 DIN 43650-A / ISO 4400 | |
재료 유체-접촉부 |
황동 본체: CW614N 니켈도금, 1.4305, 1.4571 |
스테인리스 강 본체: 1.4305, 1.4571 |
재료 비유체- 접촉부 |
CW614N 크롬도금, 철 크롬도금, 아크릴 FKM | |
중량 |
표 "치수 및 중량" 참조 |
|
설치 위치 | 기본: 수평 배관에 유체 방향 맞게; 스위칭 유닛이 배관의 밑 위치 권장하지 않음; 기타 설치 위치 가능; 설치 위치는 스위칭 포인트와 범위에 영향을 미침 |
※UZ용 추가장치
UZP - 10 kOhm 전위차계(potentiometer)
UZM2 - 2극 상시 열림 (n.o.)
UZM3 - 2극 상시 열림 (n.o.)
