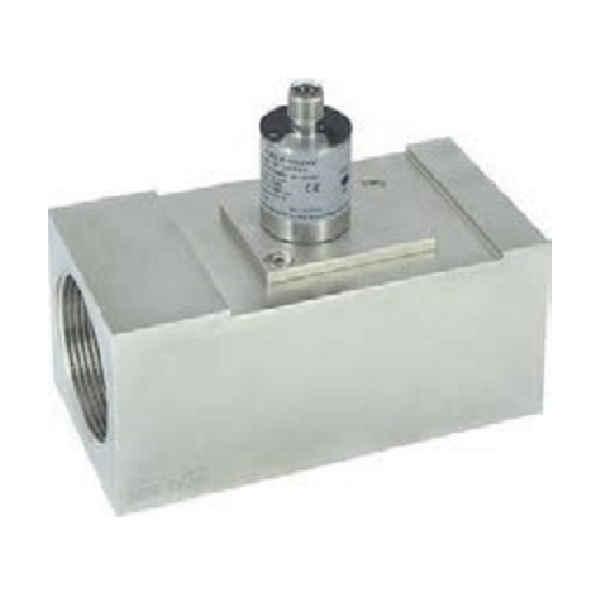

센서 |
아날로그 홀 센서 |
|
공칭 폭 |
DN 32..50 |
|
공정 연결 |
암나사 G 11/4..G 2 (요청 시 다른 연결방법도 가능) |
|
계측 범위 |
2..220 l/m |
상세내용은 |
압력 손실 |
~4.7 bar (Qmax.에서) |
|
Qmax. |
~ 250 l/m |
|
허용오차 |
최고치 + 점도 변동 ±3 % |
|
내압 |
PS 200 bar |
|
유체 온도 |
-20..+85 °C 또는 -20..+150 °C |
|
대기 온도 |
-20..+70 °C |
|
유체 |
물, 오일 (요청 시 가스와 부식성 유체도 가능) |
|
배선 |
“배선” 참조 |
|
공급 전압 |
18..30 V DC |
|
전력 소비 |
< 1 W |
|
아날로그 출력 |
4..20 mA /최대부하 500 W 또는 0..10 V /최소부하 1 kW |
|
스위칭 출력 |
트랜지스터 출력 "푸시-풀", (단락 및 반대 극성 방지) lout = 100 mA 최대. |
|
디스플레이 (스위칭 출력에만) |
노란색 LED (On=OK/Off=경보) |
|
IP 등급 |
IP 67 |
|
전원 연결 |
원형 플러그 커넥터 M12 x 1, 4극 |
|
재질 유체-접촉부 |
황동 구조: 니켈 도금 CW614N, CW614N, 1.4310, 경질 페라이트, DN 32..40: NBR |
스테인리스강 구조: 1.4571, 1.4404, 1.4310, PTFE 코팅 경질 페라이트, DN 32..40: FKM |
재질 비유체-접촉부 |
CW614N, PPS |
|
중량 |
표 “치수 및 중량” 참조 |
|
설치 위치 |
표준: 수평 인입부; 기타 설치 위치 가능; 설치 위치에 따라 계측 및 스위칭 범위가 달라짐. |
