※주요 특징

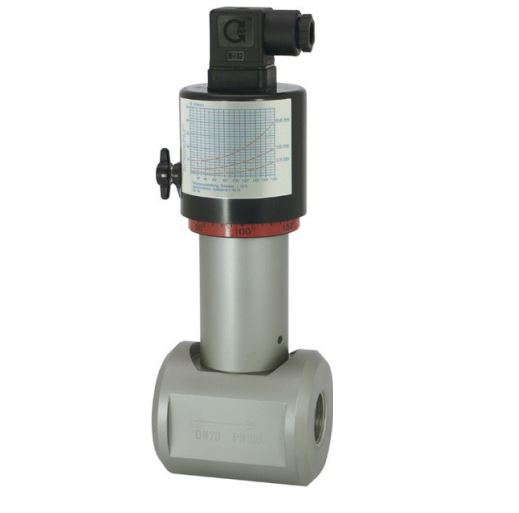

유량으로 인해, 피스톤(자석 장착)이 스프링 힘에 거슬러서 밸브 시트에서 상승하고 피스톤이 밀봉 식으로 분리된 리드 스위치를 작동시킵니다.
- 우수한 재현 성.
- 스위칭 값을 정확하게 연속하여 조절 가능.
- 오염의 영향이 적음.
- 설치 길이가 짧음.
※사양(자세한 사양은 카탈로그 참조)
스위치 | 리드 스위치 |
공칭폭 | DN 15 ~ 50 |
공정연결 | 암나사 G ½ ~ G 1 |
스위칭 범위 | 1 ~ 200 l/m |
Q최대 |
최대 290 l/m |
허용오차 |
최고치의 ±5 % |
내압 |
PN 100 bar |
유체온도 |
-20....+120 °C |
대기온도 | -20....+70 °C |
유체 | 물 (요청시, 오일과 가스 사용가능) |
스위칭 전압 | 최대 250 V AC |
스위칭 전류 | 최대 1.5 A |
스위칭 성능 | 최대 50 VA |
배선 | 변압기 no. 0.213 |
보호등급 | 2-안전절연 |
IP등급 | IP44, IP65도 선택가능 |
전원연결 |
DIN 43650-A / ISO 4400 플러그 |
전기 유체-접촉부 | 1.4305, 1.4571, 1.4310, FKM, 경질 페라이트, PTFE-코팅 |
재질 비유체-접촉부 | ABS, PA |
중량 | "치수 및 중량" 표 참고 |
설치장소 | 표준: 수평 인입배관; 하부의 스위칭 헤드 권장하지 않음; 기타 설치 위치 가능; 설치 위치에 따라 스위칭 포인트와 표시 범위가 달라짐. |
