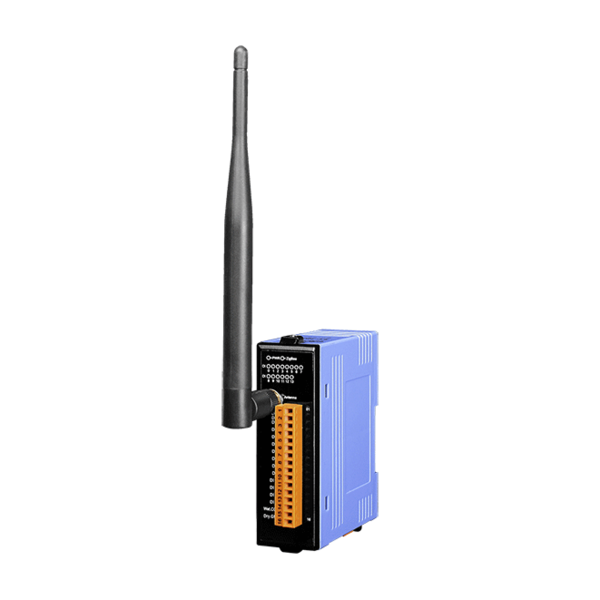

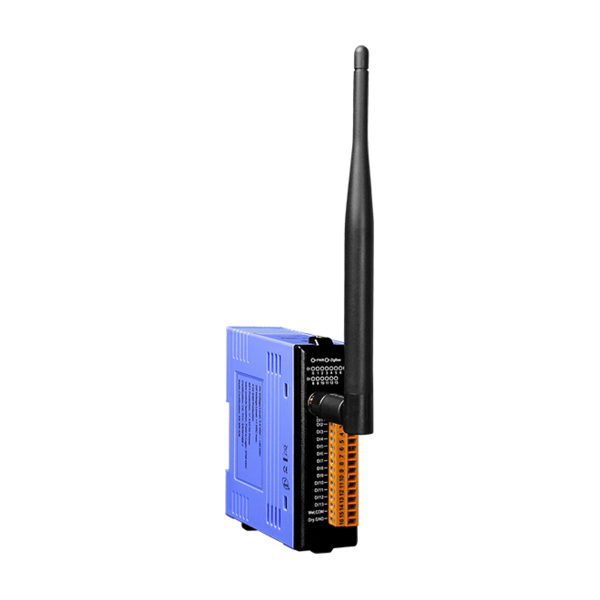

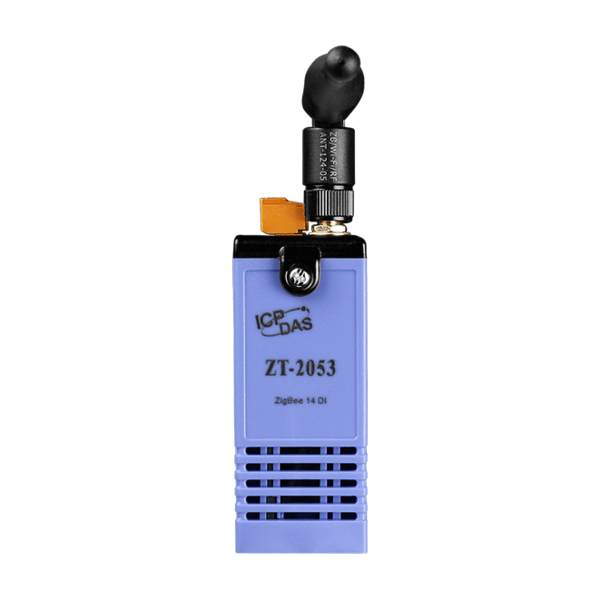

ZT-2053

제품명: ZT-2053

용도: 무선 통신 I/O 모듈 (Router)

특성: 14-채널 Isolated 디지털 입력

제조사: ICPDAS(대만)

카달로그 다운로드

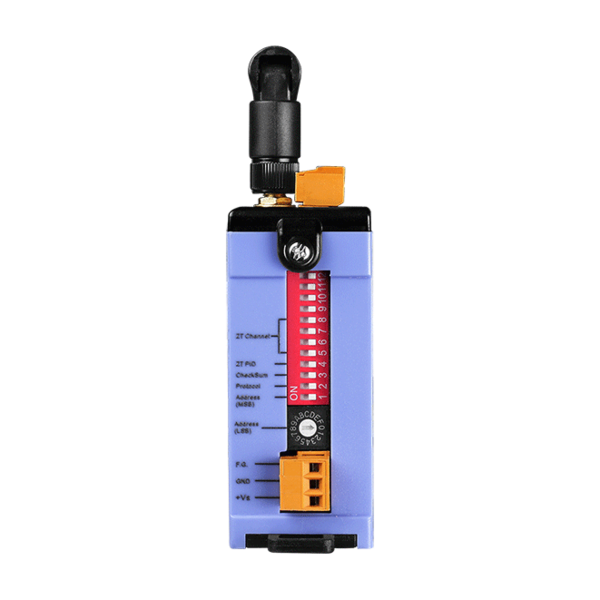

ZT-2053는 14개의 디지털 입력 채널을 제공하며 Dry 또는 Wet 접점에 사용할 수 있습니다. Wet 접점의 유효 거리는 최대 500 미터입니다. 모든 채널을 16-bit 카운터로 사용할 수 있습니다. ZT-2053에는 14개의 LED 표시등이 포함되어 채널 상태와 4kV ESD 보호 및 3750Vrms 모듈 내 절연을 표시합니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.

▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 툥신용 AES-128 암호화 (수동)
▪ ZigBee 리피터 기능 지원

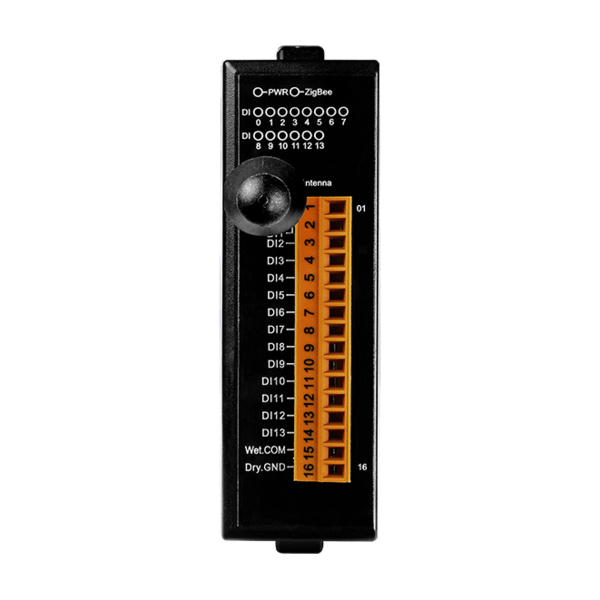

▪ 14-채널 Dry 또는 Wet Contact 디지털 입력
▪ 디지털 채널 16-bit 카운터 지원
▪ Surge 및 EDS 보호
▪ DIN 레일 설치

디지털 입력
입력 채널	14
Dry Contact (Sink)	On 전압 레벨 : Close to GND
	Off 전압 레벨 : Open
	Dry 접점 유효거리 : 최대 500 m
Wet Contact (Sink/Source)	On 전압 레벨 : +3.5 VDC ~ +30 VDC
Wet Contact (Sink/Source)	Off 전압 레벨 : 최대 +1 VDC
입력 임피던스	3 kΩ, 0.33 W
Counter	채널 : 14
	최대 Count: 16-bit (65535)
	최대 입력 Frequency: 100 Hz
	최소 Pulse Width: 5 ms

통신 인터페이스
무선 표준	ZigBee 2007 Pro
전송 전력	11 dBm (FCC Certificated) (Max. 19 dBm)
2.4 GHz 안테나	5 dBi Omni directional
전송 범위 (LoS)	700 m (Typical)
인증	FCC/FCC ID, CE (RED excluded)
최대 슬레이브 in a ZigBee Network	255
프로토콜	DCON 및 Modbus RTU 프로토콜 지원
듀얼 워치독	Yes, Module (1.6 Seconds), Communication (Programmable)
LED 표시기
전원	1 LED, Red
ZigBee 통신	1 LED, Green
디지털 입력	8 LEDs, Red
절연(Isolation)
모듈 내부 절연, Field-to-Logic	3000 VDC
전원
입력 전압 범위	+10 VDC ~ +30 VDC
소비 전력	최대 1 W
기구
가연성	난연성 재질 (UL 94V-0 레벨l)
치수 (L x W x H)	87 mm x 33 mm x 110 mm
설치	DIN-Rail
환경
작동 온도	-25 ~ +75 °C
보관 온도	-30 ~ +80 °C
습도	10 ~ 90% RH, Non-condensing

ZT-2053 CR	무선 14-채널 절연 디지털 입력 모듈 with 16-bit 카운터 (ZigBee Router) (RoHS)

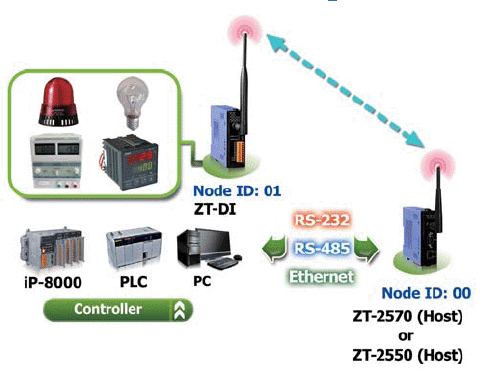

Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오.

ZT-2550 CR	RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR	Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2510 CR	ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS)
외부 안테나	2.4GHz 외부 안테나, RP SMA Male (Plug)
연장 케이블	3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
MDR-20-24	24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting
