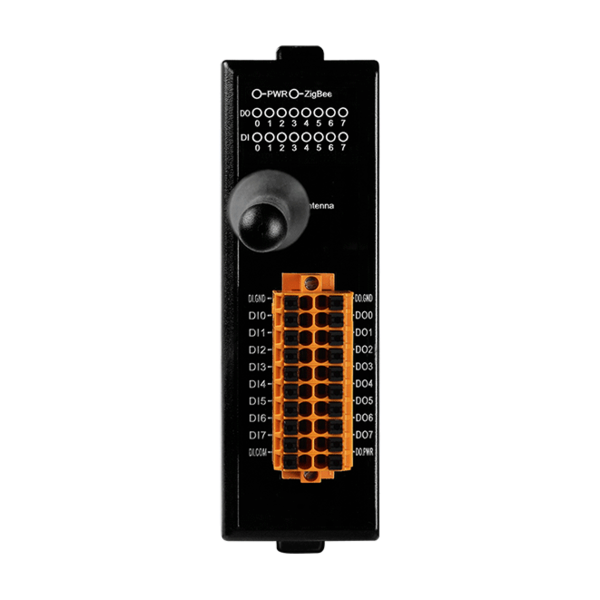

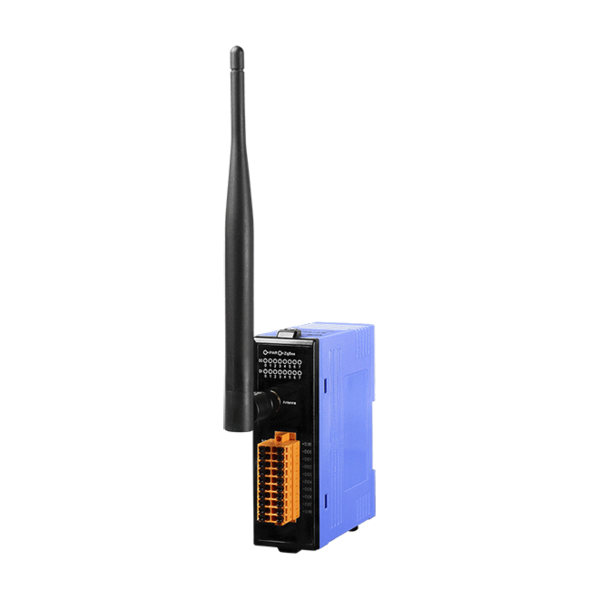

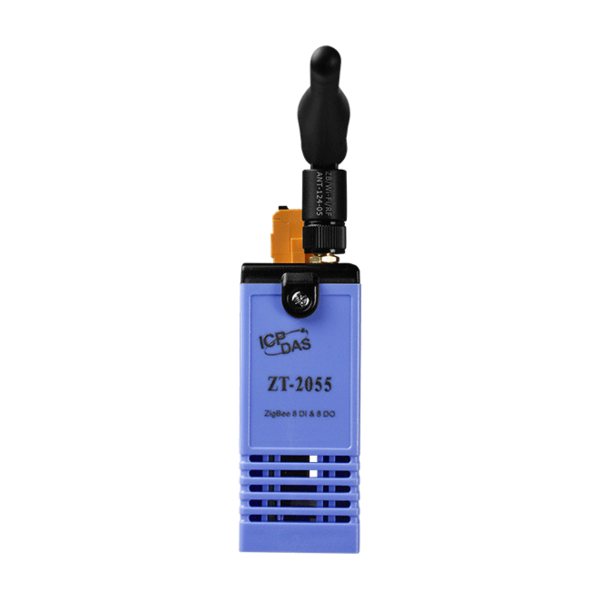

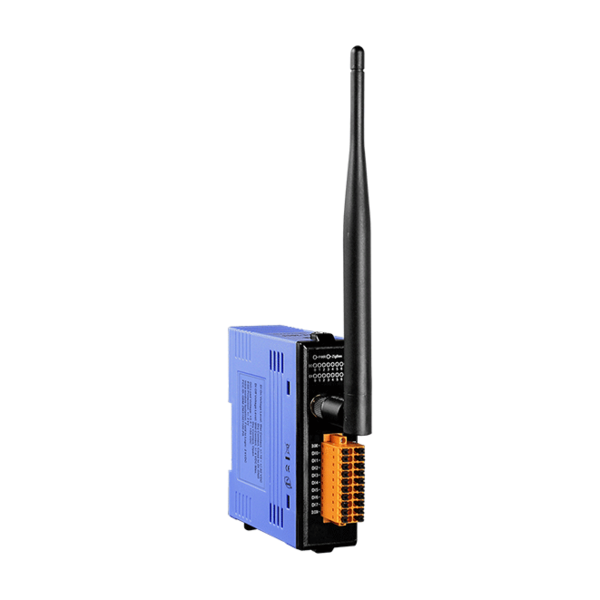

ZT-2055

제품명: ZT-2055

용도: 무선 통신 I/O 모듈 (Router)

특성: 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력

제조사: ICPDAS(대만)

카달로그 다운로드

ZT-2055는 디지털 입력을 위한 8개의 절연 채널과 디지털 출력을 위한 8개의 절연 채널을 제공합니다. 배선 연결을 통해 싱크(Sink) 유형 또는 소스(Source) 유형 디지털 입력을 선택할 수 있습니다. 모든 디지털 입력 채널을 16-bit 카운터로 사용할 수도 있습니다. ZT-2055는 단락 보호 기능이 있는 소스(Souce) 유형 출력을 지원합니다. 전원 켜기 및 안전한 디지털 출력 값을 구성하기 위한 옵션이 있습니다. ZT-2055에는 채널 상태를 표시하기 위한 16개의 LED 표시등이 있으며, 4kV ESD 보호 및 2500VDC 모듈 내 절연이 있습니다. 사용자는 로터리 스위치와 DIP 스위치를 조합하여 모듈 주소, 프로토콜, 체크섬, ZT-PID, ZT 채널 및 유형 코드 설정을 쉽게 구성 할 수 있습니다.

▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)

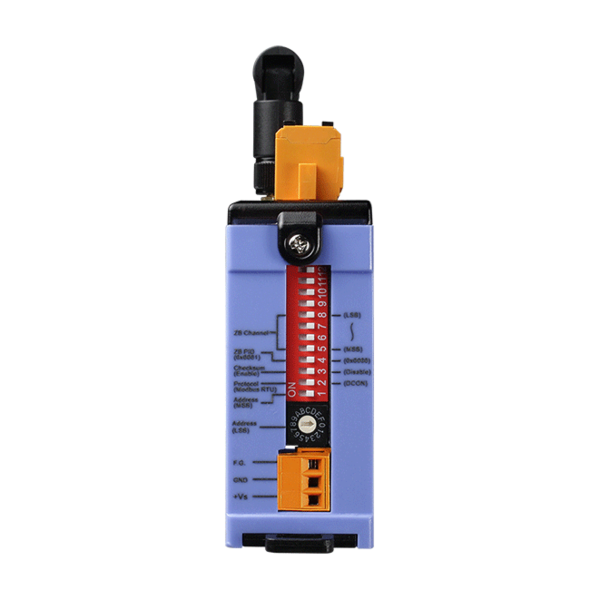

▪ 손쉬운 구성을 위한 외부 DIP 및 로터리 스위치
▪ GUI 구성 소프트웨어 (Windows 버전)
▪ 무선 툥신용 AES-128 암호화 (수동)
▪ ZigBee 리피터 기능 지원
▪ 8개의 디지털 입력 채널 및 8개의 디지털 출력 채널
▪ 모든 디지털 입력 채널을 16-bit 카운터로 사용
▪ 과부하 보호 기능이 있는 Sink 타입 디지털 출력 채널
▪ Surge 및 EDS 보호
▪ 파워온 값(Power-on Value) 및 안전 값(Safe Value) 설정 구성
▪ DIN 레일 설치

디지털 입력 / 카운터
입력 채널		8
입력 타입	Dry 접점	Source
	Wet 접점	Sink/Source
Wet 접점	On 전압 레벨	+10 VDC ~ +50 VDC
	Off 전압 레벨	최대 +4 VDC
Dry 접점	On 전압 레벨	Close to GND
	Off 전압 레벨	Open
	Dry 접점 유효 거리	최대 500 미터
Counter	최대 Count	16-bit (65535)
	최대 입력 Frequency	100 Hz
	최소 Pulse Width	5 ms
입력 임피턴스		10 KΩ
과전압 보호		±70 VDC
디지털 출력
출력 채널		8
출력 타입		Open Collector
Sink/Source (NPN/PNP)		Sink
부하 전압		+3.5 ~ 50 VDC
최대 부하 전류		650 mA/채널
과전압 보호		60 VDC
과부하 보호		1.4 A (with short-circuit protection)
파워온 값 (Power-on Value)		Yes, Programmable
안전 값 (Safe Value)		Yes, Programmable

통신 인터페이스
무선 표준		ZigBee 2007 Pro
전송 전력		11 dBm (FCC Certificated) (Max. 19 dBm)
2.4 GHz 안테나		5 dBi Omni directional
전송 범위 (LoS)		700 m (Typical)
인증		FCC/FCC ID, CE (RED excluded)
최대 슬레이브 in a ZigBee Network		255
프로토콜		DCON 및 Modbus RTU 프로토콜 지원
듀얼 위치독		Yes, Module (1.6 Seconds), Communication (Programmable)
LED 표시기
전원		1 LED, Red
ZigBee 통신		1 LED, Green
디지털 입력 및 출력		8개 Green LED for 디지털 입력 8개 Red LED for 디지털 출력
절연 (Isolation)
모듈 내부 절연, Field-to-Logic		2500 VDC
EMS 보호
ESD (IEC 61000-4-2)		4 kV 접점 for 전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점
EFT (IEC 61000-4-4)		4 kV for 전원선
Surge		3 kV for 전원선
전원
입력 전압 범위		+10 VDC ~ +30 VDC
소비 전력		최대 2.5 W
기구
가연성		난연성 재질 (UL 94V-0 레벨)
치수 (L x W x H)		96 mm x 33 mm x 110 mm
설치		DIN-Rail
환경
작동 온도		-25 ~ +75 °C
보관 온도		-30 ~ +80 °C
습도		10 ~ 90% RH, Non-condensing

ZT-2055 CR	무선 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 (ZigBee Router) (RoHS)

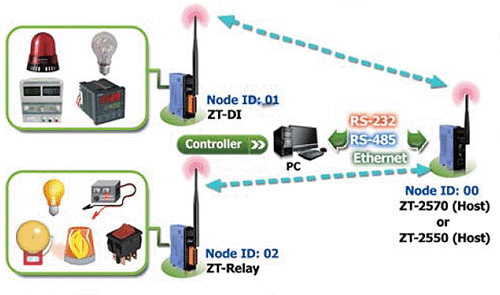

Important Note: Zigbee Data Acquisition module은 데이터 전송 경로를 조정하기 위해 Zigbee host 컨버터가 필요합니다. Zigbee Data Acquisition 제품을 구매할 때 ZT-2550, ZT-2570 및 ZT-USB ZigBee host 컨버터를 주문하십시오.

ZT-2550 CR	RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR	Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2510 CR	ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS)
외부 안테나	2.4GHz 외부 안테나, RP SMA Male (Plug)
연장 케이블	3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
MDR-20-24	24 VDC/1.0 A, 24 W Power Supply with DIN-Rail Mounting
