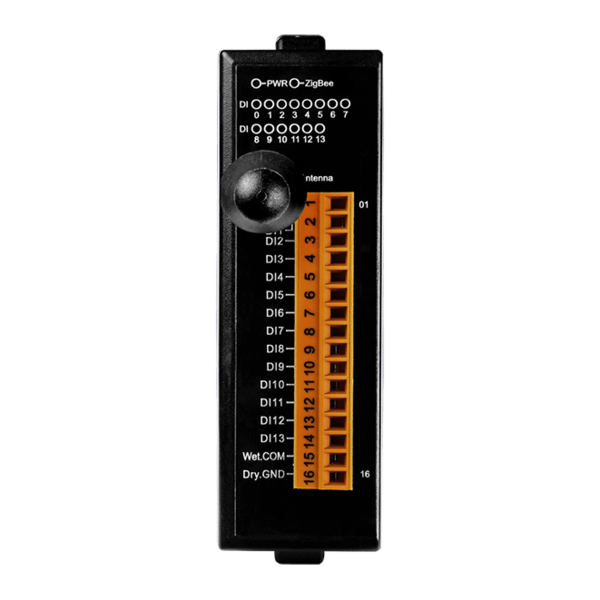

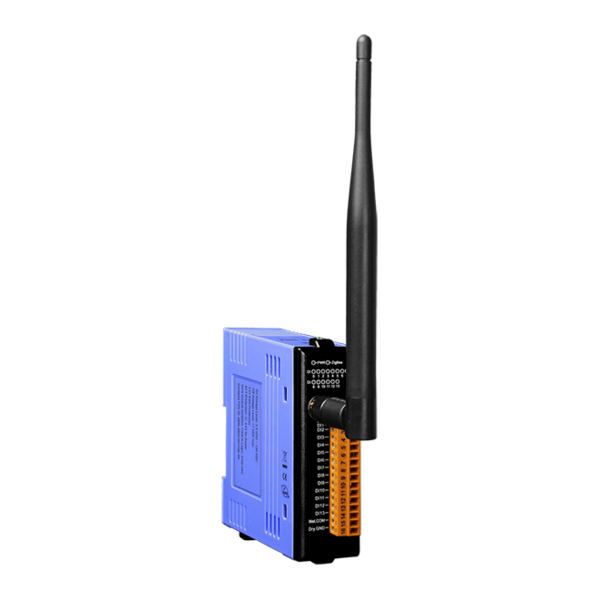

ZT-2053-IOG CR

제품명: ZT-2053-IOG CR

용도: ZigBee I/O Group (Pair-connection) 모듈

특성: 14-채널 Isolated 디지털 입력

제조사: ICPDAS(대만)

카달로그 다운로드

ZT-20xx-IOG 시리즈 (ZT-IOG라고 함)는 디지털 입력 및 디지털 출력 채널이 있는 ZigBee 무선 통신 모듈 시리즈입니다. ZT-IOG의“IOG”는 I/O 그룹의 약어이며 multi-to-multi Pair-connection I/O modules (멀티-to-멀티 쌍 연결 I/O 모듈)을 의미합니다.

ZT-2053-IOG 모듈은 14개의 디지털 입력 채널을 제공하는 ZT-20xx-IOG 시리즈 중 하나입니다. 사용자는 외부 스위치를 통해 지그비 코디네이터( ZigBee Coordinator) 또는 지그비 라우터(ZigBee Router)로 쉽게 구성 할 수 있습니다.

지그비 코디네이터(ZigBee Coordinator)는 메시지 처리 및 배포 센터 역할을 합니다.
다시 말해, ZT-IOG 모듈의 DI가 채널 상태를 변경하는 만큼 이벤트를 즉시 트리거하고, ZT-IOG 시스템의 DO 출력 상태를 결정하기 위한 I/O 업데이트 로직 계산하기 위해 ZigBee Coordinator에 업로드 합니다.
그런 다음, ZigBee Coordinator는 모든 DO 채널 상태를 동기화하여 multi-to-multi Pair-connection 기능을 달성하기 위해 모든 ZT-IOG ZigBee 라우터 모듈에 주기적으로 메시지를 브로드 캐스트합니다.

▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 무선 통신용 AES-128 암호화 (수동)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 조정 가능한 RF 전송 출력 전원
▪ 14개 디지털 입력 채널 : 물리적인 Pair-connection
▪ 280 로직 Pair-connection 채널 지원
▪ I/O Pairing 연관성 구성 가능
▪ Surge 및 EDS 보호
▪ DIN 레일 설치

디지털 입력
입력 채널	14
Dry 접점 (Sink)	On 전압 레벨 : Close to GND
	Off 전압 레벨 : Open
	Dry 접점 유효거리 : 최대 500 m
Wet 접점 (Sink/Source)	On 전압 레벨 : +3.5 VDC ~ +30 VDC
Wet 접점 (Sink/Source)	Off 전압 레벨 : 최대 +1 VDC
입력 임피던스	3 kΩ, 0.33 W

통신 인터페이스
무선 표준		ZigBee 2007 Pro
전송 전력		11 dBm (FCC Certificated) (Max. 19 dBm)
2.4 GHz 안테나		5 dBi Omni directional
전송 범위 (LoS)		700 m (Typical)
인증		FCC/FCC ID, CE (RED excluded)
최대 슬레이브 in a ZigBee Network		255
LED 표시기
전원		1 LED, Red
ZigBee 통신		1 LED, Green
디지털 입력		14 LED, Red
절연 (Isolation)
모듈 내부 절연, Field-to-Logic		3750 VDC
EMS 보호
ESD (IEC 61000-4-2)		4 kV 접점 for 전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점
EFT (IEC 61000-4-4)		4 kV for 전원선
Surge		3 kV for 전원선
전원
입력 전압 범위		+10 VDC ~ +30 VDC
소비 전력		최대 0.72 W
기구
가연성		난연성 재질 (UL 94V-0 레벨)
치수 (L x W x H)		87 mm x 33 mm x 110 mm
설치		DIN-Rail
환경
작동 온도		-25 ~ +75 °C
보관 온도		-30 ~ +80 °C
습도		10 ~ 90% RH, Non-condensing

ZT-2053-IOG CR	ZigBee I/O Group (Pair-connection) 모듈 with 14-채널 절연 디지털 입력 (Full-function) (RoHS)
Important Note: 고급 구성을 수행해야할 경우, 한 개 이상의 ZT-USBC 또는 ZT-2570 ZigBee host 컨버터를 주문해야 합니다.

ZT-2550 CR	RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR	Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2510 CR	ZigBee 리티퍼 (Slave, ZigBee Router) (RoHS)
외부 안테나	2.4GHz 외부 안테나, RP SMA Male (Plug)
연장 케이블	3S00x-1, RG58A/U x 미터 길이 RP-SMA male to RP-SMA Female
