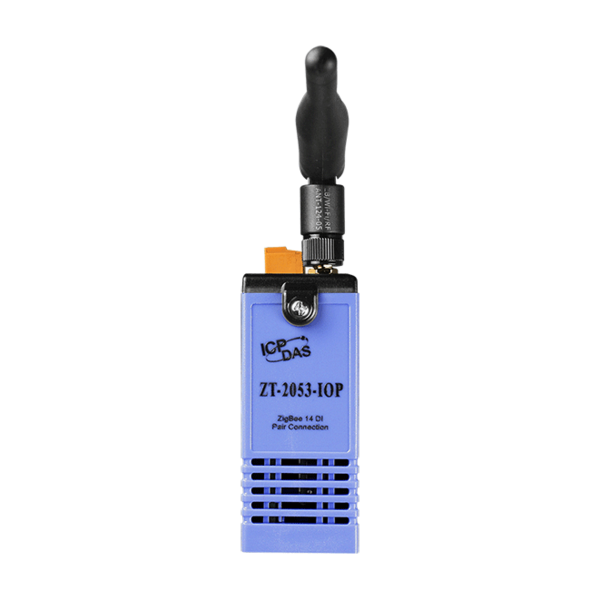

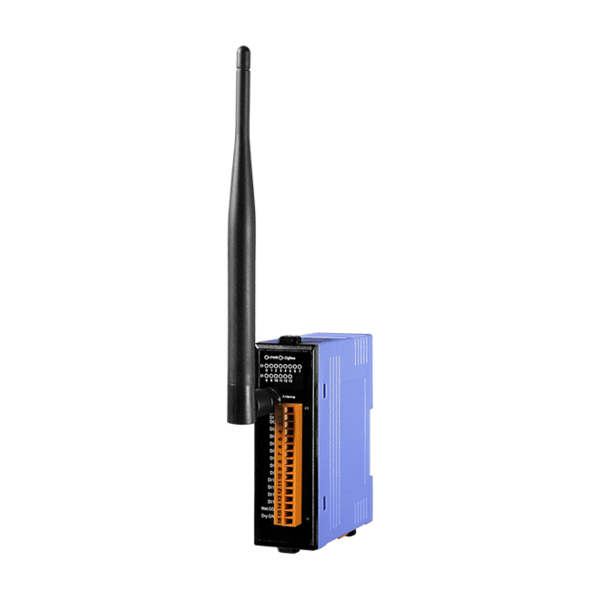

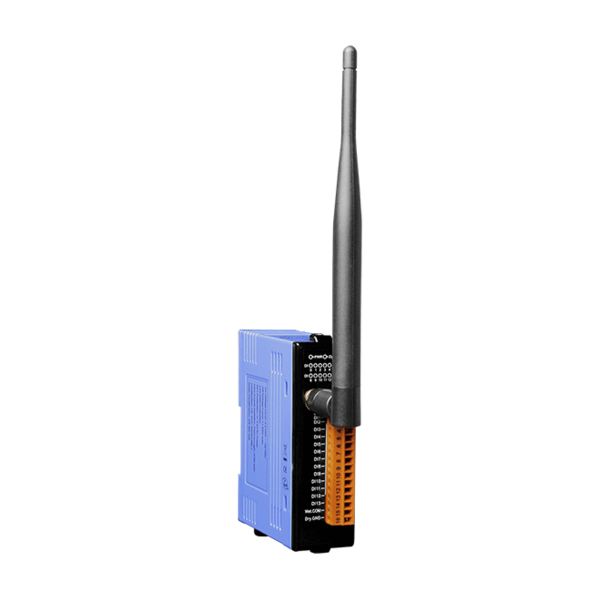

ZT-2053-IOP CR

제품명: ZT-2053-IOP CR

용도: ZigBee I/O Pair-connection 모듈

특성: 14-채널 Isolated 디지털 입력

제조사: ICPDAS(대만)

카달로그 다운로드

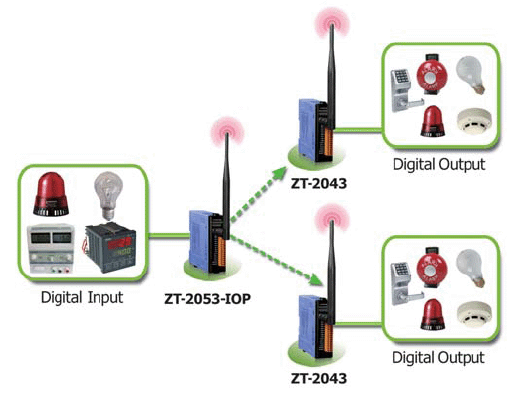

ZT-2053-IOP 모듈은 ZT-2043 (14 채널 Sink-type 디지털 출력) 모듈과 함께 14 채널 디지털 입력 pair-connection 기능을 제공하는 ZigBee 코디네이터 역할을 합니다.
내장 된 I/O 채널을 묶어주는 기능(binding function)은 외부 컨트롤러를 사용할 필요가 없음을 의미합니다.

각 ZT-2053-IOP 채널의 상태는 ZT-2043 모듈에서 해당하는 원격 디지털 출력 채널을 트리거합니다.
디지털 출력 채널이 동기화 되도록 하기 위해서 ZT-2053-IOP는 디지털 입력 채널 상태에 대한 업데이트를 지속적으로 원격 ZT-2043로 전송합니다.

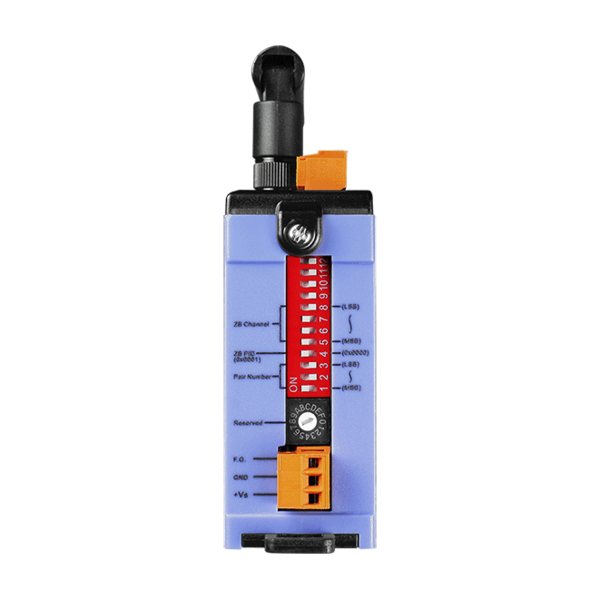

또한, ZT-2053-IOP는 구성이 쉬운 외부 DIP 및 로터리 스위치를 제공하여 배선이 어려운 모든 환경에서 디지털 신호를 동기화하는데 사용할 수 있습니다.

▪ ISM 2.4GHz 작동 주파수
▪ IEEE802.15.4/ZigBee 사양 완벽하게 준수 (ZigBee Pro/ZigBee 2007)
▪ 최대 700 미터의 무선 전송 범위 (Line of Sight)
▪ 조정 가능한 RF 전송 출력 전원
▪ 디지털 출력 14-채널 Pair-connection
▪ 무선 연결 모니터링 DO 안전 값(Safe Value) 설정
▪ I/O Pairing 구성 가능
▪ Surge 및 EDS 보호
▪ 무선 통신용 AES-128 암호화 (수동)
▪ DIN 레일 설치

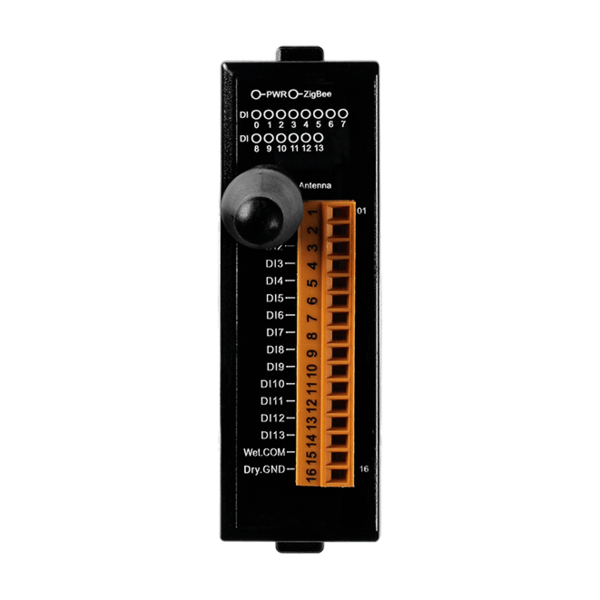

디지털 입력
입력 채널	14
Dry 접점 (Sink)	On 전압 레벨 : Close to GND
	Off 전압 레벨 : Open
	Dry 접점 유효거리 : 최대 500 m
Wet 접점 (Sink/Source)	On 전압 레벨 : +3.5 VDC ~ +30 VDC
Wet 접점 (Sink/Source)	Off 전압 레벨 : 최대 +1 VDC
입력 임피던스	3 kΩ, 0.33 W

통신 인터페이스
무선 표준	ZigBee 2007 Pro
전송 전력	11 dBm (FCC Certificated) ( Max 19 dBm)
2.4 GHz 안테나	5 dBi Omni directional
전송 범위 (LoS)	700 m (Typical)
최대 슬레이브 in a ZigBee Network	255
LED 표시기
전원 / 디버그	1 LED, Red
ZigBee 통신	1 LED, Green
디지털 입력 & 출력	14 LED, Green
절연(Isolation)
모듈 내부 절연, Field-to-Logic	3750 VDC
EMS 보호
ESD (IEC 61000-4-2)	4 kV 접점 for전원선, 통신선 및 각 채널, 8 kV 공기 for 무작위점
EFT (IEC 61000-4-4)	4 kV for 전원선
Surge ( IEC 61000-4-5)	3 kV for 전원
전원
입력 전압 범위	+10 VDC ~ +30 VDC
소비 전력	최대 0.72 W
기구
가연성	난연성 재질 (UL 94V-0 레벨)
치수 (W x L x H)	33 mm x 87 mm x 110 mm
설치	DIN-Rail
환경
작동 온도	-25 ~ +75 °C
보관 온도	-30 ~ +80 °C
습도	10 ~ 90% RH, Non-condensing

ZT-2053-IOP CR	ZigBee I/O Pair-connection 모듈 with 14-채널 Isolated 디지털 입력 (Host, ZigBee Coordinator) (RoHS)
ZT-2042 CR	ZigBee 4-채널 PhotoMOS Relay 출력 및 4-채널 Open Collector 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2043 CR	ZigBee 14-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2055 CR	ZigBee 8-채널 Isolated 디지털 입력 및 8-채널 Isolated 디지털 출력 모듈 (Slave, ZigBee Router) (RoHS)
ZT-2060 CR	ZigBee 6-채널 Isolated 디지털 입력 및 4-채널 Relay 출력 모듈 (Slave, ZigBee Router) (RoHS)

Important Note: ZigBee Pair-connection 모듈은 ZigBee I/O 모듈을 조정하기 위한 ZigBee host 입니다. ZigBee I/O pairing 작동을 하려면 최소한 한 개 이상의 ZT-2000 디지털 시리즈 모듈을 주문하십시오.

ZT-2510 CR	ZigBee 리피터 (Slave, ZigBee Router) (RoHS)
ZT-2550 CR	RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-2570 CR	Ethernet/RS-485/RS-232 to ZigBee 컨버터 (Host, ZigBee Coordinator) (RoHS)
ZT-USBC CR	USB to ZigBee 컨버터 (ZigBee Full-function) (RoHS)
Important Note : ZT-2052-IOP의 기본 페어링 설정은 ZT-2042와 쌍을 이룹니다. 다른 ZigBee I/O 모듈과 페어링 사항이 있을 경우, software 구성을 수행하려면 ZigBee 컨버터가 필요합니다.
