CAN 컨버터

제품명: CAN 컨버터

용도: Can Bus Converter

특성: 선택가이드

제조사: ICPDAS(대만)

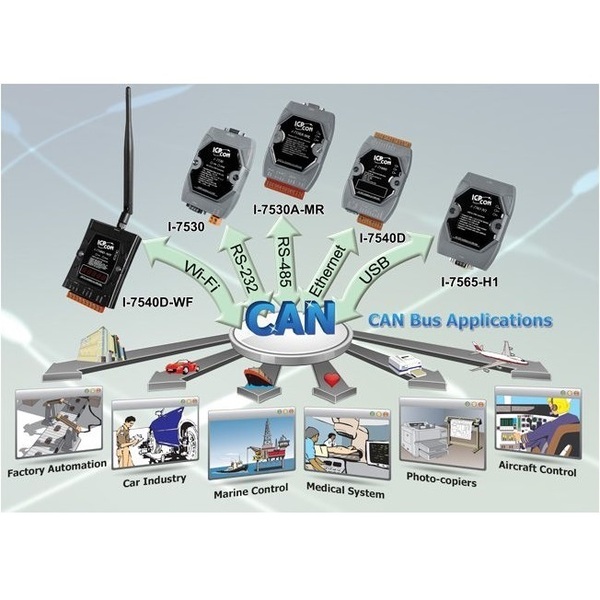

ICP DAS사의 CAN 컨버터는 둘 이상의 통신 인터페이스를 물리적으로 연결하는 데 사용되며 복잡한 네트워크 구조를 구현할 수 있는 인프라 구성 요소입니다.
CAN과 COM, USB 또는 Ethernet 인터페이스 간의 데이터 변환을 구현하는데 사용할 수 있습니다.
필요한 CAN 컨버터를 선택함으로써 사용자는 다중 인터페이스 간 데이터 교환 및 전송을 쉽게 제어하고 통합 할 수 있습니다.

모델명		I-7530-G	I-7530T-G	tM-7530	tM-7530A	I-7530A-G	I-7530A-MR-G	I-7530-FT-G
CAN to COM 컨버터 시리즈 제품 :
CAN 인터페이스	CAN 사양	ISO-11898-2	ISO-11898-2	ISO-11898-2		ISO-11898-2	ISO-11898-2	ISO-11898-3
	CAN 수신부	NXP 82C250	NXP TJA1042	NXP TJA1042		NXP 82C250	NXP 82C250	AMIS 41682
	전송 속도 Baud Rate (bps)	10k ~ 1M bps	10k ~ 1M bps	10k ~ 1M bps 및 사용자 정의		10k ~ 1M bps	10k ~ 1M bps 및 사용자 정의	10 k ~ 125 k
	CAN Filter	Yes	Yes	Yes		Yes	Yes	Yes
	CAN 절연(Isolation)	3000 VDC for DC-to-DC, 2500Vrms ~ 3750Vrms for photo-couple						None
	종단 저항 (Terminal Resistor)	Built-in 120Ω	Built-in 120Ω	None	Yes	Built-in 120Ω	Built-in 120Ω	Built-in 1kΩ
	최대 FPS (@1M bps)	279 ~ 360	279 ~ 360	426 ~ 552		279 ~ 360	370 ~ 1250	279 ~ 360
	CAN FIFO	1000 frames	1000 frames	256 frames		1000 frames	128 frames	1000 frames
UART 인터페이스	UART	RS-232	RS-232	RS-232	RS-232 / RS-485 / RS-422 (동시에 사용할 수 없음)			RS-232
	전송 속도 Baud Rate (bps)	110 ~ 115200	110 ~ 115200	110 ~ 230400		110 ~ 115200	110 ~ 230400	110 ~ 115200
	연결부	9-핀 female D-Sub	9-핀 female D-Sub	9-핀 female D-Sub		나사형 터미널 블록	나사형 터미널 블록	9-핀 female D-Sub
	UART FIFO	900 frames	900 frames	256 bytes		900 frames	256 bytes	900 frames
기타	UART / CAN 호환	Half-Duplex	Half-Duplex	Full-Duplex		Half-Duplex	Full-Duplex	Half-Duplex
	전파 지연 (Propagation Delay)	< 3.5 ms	< 3.5 ms	< 3.5 ms		< 3.5 ms	--	< 3.5 ms
	UART 투명적 통신	One-to-One One-to-Many	One-to-One One-to-Many	One-to-One One-to-Many		One-to-One One-to-Many	One-to-One One-to-Many	One-to-One One-to-Many
	Modbus RTU Slave	No	No	No		No	Modbus RTU Slave	No

모델명		I-7540D-G	I-7540D-MTCP-G	I-7540D-WF
CAN to Ethernet 컨버터 시리즈 제품 :
모델명		I-7540D-G	I-7540DM-MTCP	I-7540D-WF
CAN 인터페이스	CAN 연결부	Screwed terminal block	Screwed terminal block	Screwed terminal block
	채널 수	1	1	1
	CAN 수신부	NXP TJA1042	NXP TJA1042	NXP 82C250
	전송 속도 Baud Rate (bps)	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	5k ~ 1M bps
	CAN Filter	Yes	Yes	Yes
	CAN 절연(Isolation)	1000 VDC for DC-to-DC 2500 Vrms for photo-couple	1000 VDC for DC-to-DC 2500 Vrms for photo-couple	3000 VDC for DC-to-DC 2500 Vrms for photo-couple
	종단 저항	Built-in 120Ω	Built-in 120Ω	Built-in 120Ω
	최대 FPS (@1Mbps)	1852 ~ 2244	2118 ~ 2241	700
	CAN FIFO	1000 frames	200 frames	256 frames
Ethernet 인터페이스	컨트롤러	10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX)		Wi-Fi (IEEE 802.11b/g)
	프로토콜	TCP / UDP Socket	Modbus TCP Server	TCP Socket (Client / Server)
	Socket clients	25	24	3
	기타	Virtual COM 지원	Modbus RTU slave 역활	Infrastructure & Ad-hoc 모드
기타	CAN 투명적 통신	One-to-One One-to-Many	One-to-One One-to-Many	One-to-One One-to-Many

모델명		I-7565M-HS	I-7565-H1-G	I-7565-H2-G	I-7565-G	tM-7565
USB to CAN 컨버터 시리즈 제품 :
CAN 인터페이스	CAN 연결부	8-핀 터미널 블록	9-핀 male D-Sub	나사형 터미널 블록	9-핀 male D-Sub	나사형 터미널 블록
	채널 수	2	1	2	1	1
	CAN 수신부	NXP TJA1042	NXP 82C250	NXP 82C250	NXP TJA1042	NXP TJA1042
	전송 속도 Baud Rate (bps)	10k ~ 1M bps 및 사용자 정의	5k ~ 1M bps 및 사용자 정의	5k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의	10k ~ 1M bps 및 사용자 정의
	CAN Filter	Yes	Yes	Yes	Yes	Yes
	CAN 절연(Isolation)	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
	종단 저항	Built-in 120Ω
	최대 FPS (@1Mbps)	15000 fps for Tx/Rx	3000	3000 (총 CAN 포트)	279 ~ 360	423~519
	CAN FIFO	512 data frames	256 frames	128 frames (for 각 CAN 포트)	1000 frames	256 frames
USB 인터페이스	USB Type	USB Type B
	USB 속도	480Mbps	12Mbps	12Mbps	110 ~ 921600 bps	110 ~ 230400 bps
	사양	USB 2.0 High Speed	USB 1.1 및 USB 2.0
	USB FIFO	-	100 frames	100 frames	900 frames	100 frames
	전원 공급	USB
기타	하드웨어 타이머로 CAN 전송	Yes	Yes	Yes	No	No
	Error Frame 표시	Yes	Yes	Yes	No	No
	Bit-Timing 조정 가능	No	Yes	Yes	No	No
	OS 지원	Windows 2K/XP/7/8/10	Windows 2K/XP/Vista/7 (32 & 64 bit)/8.x, and Linux)			Windows 2K/XP/7/8/10
	LabVIEW 지원	No	Yes	Yes	LabVIEW UART driver	No
	InduSoft 지원	No	Yes	Yes	Yes	No

모델명		I-7565M-FD
USB to CAN FD 컨버터 시리즈 제품 :
CAN 인터페이스	CAN 연결부	8-핀 터미널 블록
	채널 수	2
	CAN 수신부	TI TCAN1042HG
	전송 속도 Baud Rate (bps)	CAN bit rates: 10 ~ 1000 kbps, CAN FD bit rates for data field: 100 ~ 3000 kbps
	CAN Filter	Yes
	CAN 절연(Isolation)	3000 VDC for DC-to-DC 2500 Vrms for photo-couple
	종단 저항	Built-in 120Ω
	최대 FPS (@1Mbps)	3000 fps for Tx/Rx (Total CAN ports)
	CAN FIFO	128 frames
USB 인터페이스	USB 타입	USB Type B
	USB 속도	480 Mbps
	사양	USB 2.0 High Speed
	USB FIFO	-
	전원 공급	USB
기타	하드웨어 타이머로 CAN 전송	Yes
	Error Frame 표시	Yes
	Bit-Timig 조정 가능	No
	OS 지원	Windows 7/8.1/10
	LabVIEW 지원	No
	InduSoft 지원	No

모델명		I-7531-G	I-7532-G	I-2534	I-5534-M
모델명		I-7531-UT-G	I-7532-G	I-2534	I-5534-M
CAN 인터페이스	모듈 타입
	연결부	Screwed terminal block	Screwed terminal block	Screwed terminal block	9-pin male D-Sub
	수신기(Transceiver)	None	NXP 82C250	NXP TJA1042	NXP TJA1042
	채널 수	2	2	4	4
	전송 속도 Baud Rate (bps)	5 k ~ 800 k	5k ~ 1M bps and user-defined	5k ~ 1M bps and user-defined	5k ~ 1M bps and user-defined
	CAN Filter	No	Yes	Yes	Yes
	절연(Isolation)	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
	120Ω 종단 저항	Built-in	Built-in	Built-in	Built-in
	전파 지연	200 ns	134 us ~ 30 ms ^*note1	240 us ~ 1360 us ^*note1	240 us ~ 1360 us ^*note1
기타	CAN bus 거리 연장	No	Yes	Yes	Yes
	CAN bus 신호 반복	Yes	Yes	Yes	Yes
	서로 다른 전송 속도에서 두 개의 CAN networks 통합	No	Yes	Yes	Yes

* Note 1 :
전파 지연은 CAN Bus 전송 속도 및 CAN 메시지 형식에 따라 다릅니다.
최소 지연은 [11-bit ID 및 8-byte date @ 1M bps]입니다.
최대 지연은 [29-bit ID 및 8-byte date @ 5k bps]입니다.
