DeviceNet 게이트웨이

제품명
DeviceNet 게이트웨이
용도
DeviceNet Gateway
특성
소개 및 선택가이드
제조사
ICPDAS(대만)

사용자를 위해 Modbus TCP/RTU 및 DCON 프로토콜 게이트웨이가 준비되어 있습니다.
이 시리즈는 다른 프로토콜 시스템을 통합하는데 사용할 수 있습니다.
또한, 이 시리즈를 사용하여 이전의 시스템을 DeviceNet 시스템으로 쉽게 업데이트 할 수 있습니다. 제품에는 I-7241D, I-7242D 및 GW-7243D, GW-7434D가 있습니다.







DeviceNet Gateway  ( I-7241D-G 지원 모듈 List )
모델명 I-7241D-G

 I-7242D-G

 GW-7243D-G

 GW-7434D-G

DeviceNet Slave to DCON Master Gateway DeviceNet Slave to Modbus RTU Master Gateway DeviceNet Slave to Modbus TCP/RTU Master Gateway Modbus TCP/RTU Slave to DeviceNet Master Gateway
DeviceNet
인터페이스		 DeviceNet 연결부 1 channel (CAN_H, CAN_L), and the other is for bypass
DeviceNet 기능 DeviceNet slave DeviceNet master
DeviceNet 전송속도 125k, 250k, 500k bps
DeviceNet 사양 DeviceNet specification Volume I/II, Release 2.0
I/O operating 모드 Polling, Bit-Strobe, Change of State/Cycclic Polling Polling, Bit-Strobe, Change of State/Cyclic
Heartbeat Function Yes -
Shutdown Message Yes -
UART
인터페이스		 COM1 연결부 RS-232 (TxD, RxD, RTS, CTS, GND) or RS-485 (Data+, Data-), Non-isolated RS-232 (TxD, RxD, RTS, CTS, GND), Non-isolated
COM1 기능 구성 전용 Modbus RTU Master/Slave, VxComm
COM2 연결부 RS-485 (Data+, Data-) Self-Tuner ASIC 내장; Non-isolated
COM2 기능 DCON Master
(I-7K or I-87K 모듈 최대 15개 지원)		 Modbus RTU Master(Modbus RTU 명령 최대 10개 지원) Modbus RTU/ASCII Master Modbus RTU Master/Slave, VxComm
Ethernet
인터페이스		 Ethernet - 10/100 Base-TX
(Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Ethernet 기능 - Modbus TCP Client Configuration, Modbus TCP Server, VxComm
Modbus Function Code - 0x01, 0x 02, 0x 03, 0x04, 0x0F, 0x10 0x01, 0x 02, 0x 03, 0x04, 0x05, 0x06, 0x0F, 0x10

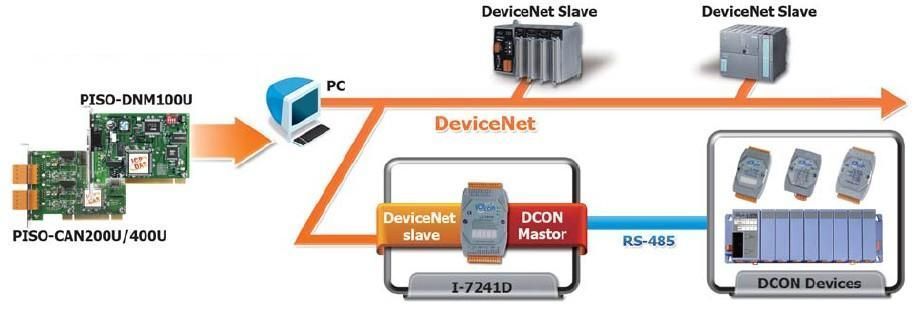

■  I-7241D-G

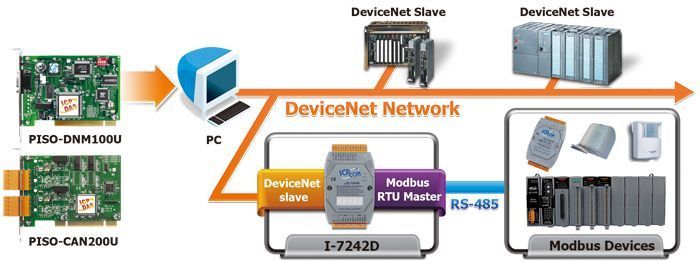

■  I-7242D-G

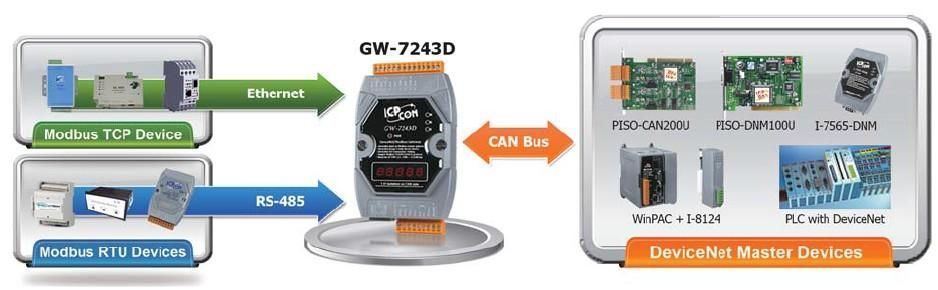

■  GW-7243D-G

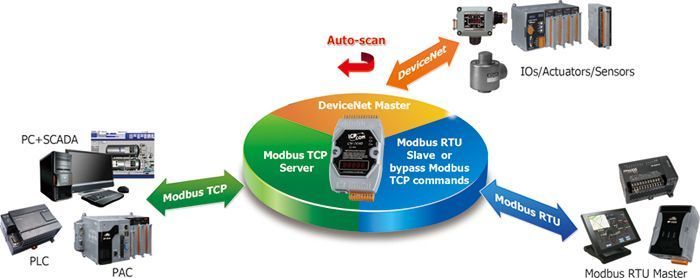

■  GW-7434D-G
