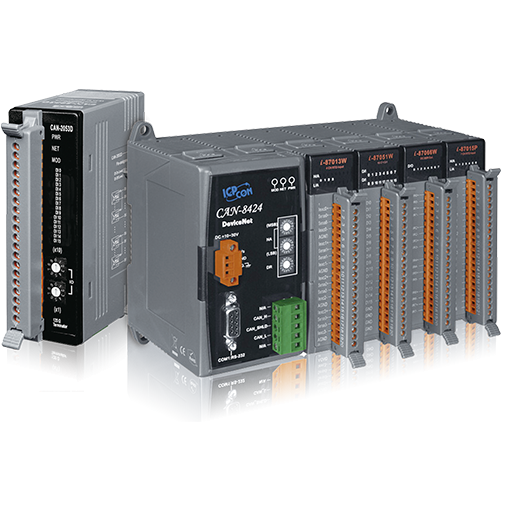

DeviceNet 입출력 모듈

제품명: DeviceNet 입출력 모듈

용도: DeviceNet Remote I/O 모듈

특성: 소개 및 선택가이드

제조사: ICPDAS(대만)

CAN-8x24 시리즈 및 CAN-2000D 시리즈는 센서(Sensor)와 액추에이터(Aatuator)를 DeviceNet 네트워크에 결합할 수 있도록 특별히 설계되었습니다. 표준 DeviceNet 마스터 인터페이스에 해당하는 EDS 파일을 제공합니다.
CAN-8x24 시리즈와 CAN-2000D 시리즈의 주요 차이점은 제품 크기와 확장 기능입니다.
CAN-8x24 시리즈는 중앙 집중식 제어 시스템에 유용합니다. 다양한 응용 분야에 맞는 유연한 I/O 선택을 제공합니다. 문자 'x'는 확장 슬롯 수를 나타냅니다. 1/2/4 확장 슬롯에 해당하는 CAN-8124/CAN-8224/CAN-8424를 제공합니다. 각 슬롯을 사용하면 하나의 I-8000/I-87K 시리즈 I/O 모듈을 확장 I/O 채널에 연결할 수 있으며 핫 스왑 기술이 지원됩니다.
CAN-2000D 시리즈는 손바닥 크기의 독립형 DeviceNet 슬레이브 장치입니다. 특히 분배 제어 시스템에 적합하며 기계의 경우에도 작은 공간에 배치 할 수 있습니다.

■ DeviceNet 시리즈 공통 기능

▪   DeviceNet 사양 volume I 준수, 2.0& volume II, release 2.0 출시
▪   사전에 정의 된 Master/Slave 연결 설정 지원 (Group2 Only Server)
▪   I/O 작동 모드 : Polling, Bit-Strobe, Change of State/Cyclic
▪   에러 컨트롤(Error Control) : 노드 보호 프로토콜(Node Guarding protocol)
▪   CAN 쪽 2500Vrms photo couple 절연
▪   CAN bus 120Ω 종단 저항 점퍼(jumper) 또는 딥 스위치(DIP switch)
▪   Watchdog 내장

모델명	Analog Input			Analog output
아날로그 입출력 모듈 (Analog I/O Modules)
모델명	채널	입력 범위	센서	채널	출력 범위
CAN-2017D	8	±10 V, ±5 V, ±1 V, ±500 mV, ±150 mV, ±20 mA (with external 125 Ω resistor)	-	-	-
CAN-2018D/S	8	±2.5 V, ±1 V, ±500 mV, ±100 mV, ±50 mV, ±15 mV, ±20 mA (with external 125 Ω resistor)	Thermocouple (J, K, T, E. R. S, B, N, C)	-	-
CAN-2024D	-	-	-	4	0 ~ +5 V, ±5 V, 0 ~ +10 V, ±10 V, 0 ~ 20 mA, 4 ~ 20 mA

모델명	Digital Input			Digital output
디지털 입출력 모듈 (Digital I/O Modules)
모델명	채널	접점	Sink/Source	채널	타입	Sink/Source
CAN-2053D	16	wet	Sink/Source	-	-	-
CAN-2054D	8	wet	Sink/Source	8	Open Collector	Sink
CAN-2057D	-	-	-	16	Open Collector	Sink

모델명	Counter Input				PWM Output
카운터/PWM 모듈 (Counter/PWM Modules)
모델명	채널	신호	해상도	속도	채널	부하 전류	해상도	속도
CAN-2088D	8	Up Counter	32 bit	500 kHz	8	1 mA	16 bit	500 kHz

모델명	제품 설명
원격 입출력 장치 (Remote I/O Unit)
CAN-8124-G	DeviceNet Embedded Device with 1 I/O 확장 슬롯, I-87K 모듈 및 I-8K 모듈 지원
CAN-8224-G	DeviceNet Embedded Device with 2 I/O 확장 슬롯, I-87K 모듈 및 I-8K 모듈 지원
CAN-8424-G	DeviceNet Embedded Device with 4 I/O 확장 슬롯, I-87K 모듈 및 I-8K 모듈 지원

모듈 지원 (Modules Support)

I-8K 시리즈 I/O 모듈			I-87K Low Profile 시리즈 I/O 모듈			I-87K High Profile 시리즈 I/O 모듈
모듈명	버전	IO 채널 수	모듈명	버전	IO 채널 수	모듈명	버전	IO 채널 수
I-8017H	2.0.1	8 AI	I-87013	1.0.0	4 AI	I-87005W	-	8AI, 2DO
I-8017HS	2.0.1	8 or 16 AI	I-87016	-	2 AI	I-87013W	2.0.1	4 AI
I-8024	1.0.0	4 AO	I-87017	1.0.0	8 AI	I-87015	2.0.1	7 AI
I-8037	1.0.0	16 DO	I-87018	1.0.0	8 AI	I-87016W	-	2 AI
I-8040	2.0.1	32 DI	I-87022	1.0.0	2 AO	I-87017W, I-87017W-A5, I-87017R, I-87017RC	2.0.1	8 AI
I-8041	1.0.0	32 DO	I-87024	1.0.0	4 AO	I-87018W, I-87018R	2.0.1	8 AI
I-8042	1.0.0	16 DI, 16 DO	I-87026	1.0.0	2 AO	I-87018Z	2.0.1	10 AI
I-8048	-	8 DI	I-87040	1.0.0	32 DI	I-87019R	2.0.1	8 AI
I-8050	-	16 DIO	I-87041	1.0.0	32 DO	I-87022W	-	2AO
I-8051	1.0.0	16 DI	I-87051	1.0.0	16 DI	I-87024W	2.0.1	4 AO
I-8052	1.0.0	8 DI	I-87052	1.0.0	8 DI	I-87026W	-	2AO
I-8053	1.0.0	16 DI	I-87053	1.0.0	16 DI	I-87040W	-	32DI
I-8054	1.0.0	8 DI, 8 DO	I-87054	1.0.0	8 DI, 8 DO	I-87041W	-	32DO
I-8055	1.0.0	8 DI, 8 DO	I-87055	1.0.0	8 DI, 8 DO	I-87046W	2.0.1	16 DI
I-8056	1.0.0	16 DO	I-87057	1.0.0	16 DO	I-87051W	2.0.1	16 DI
I-8057	1.0.0	16 DO	I-87058	1.0.0	8 DI	I-87052W	2.0.1	8 DI
I-8058	1.0.0	8 DI	I-87063	1.0.0	4 DI, 4 DO	I-87053W, I-87053W-A5	2.0.1	16DI
I-8060	1.0.0	6 DO	I-87064	1.0.0	8 DO	I-87054W	2.0.1	8 DI, 8 DO
I-8063	1.0.0	4 DI, 4 DO	I-87065	1.0.0	8 DO	I-87055W	2.0.1	8 DI, 8 DO
I-8064	1.0.0	8 DO	I-87066	1.0.0	8 DO	I-87057W	2.0.1	16 DO
I-8065	1.0.0	8 DO	I-87068	1.0.0	8 DO	I-87058W	2.0.1	8 DI
I-8066	1.0.0	8 DO	I-87069	1.0.0	8 DO	I-87059W	-	8 DI
I-8068	1.0.0	8 DO	I-87082	2.0.1	2 DO, 2 Counter & Frequency	I-87063W	2.0.1	4 DI, 4 DO
I-8069	1.0.0	8 DO				I-87064W	2.0.1	8 DO
I-8077	2.0.0	8 DI, 8 DO				I-87065W	2.0.1	8 DO
I-8080	2.0.1	4/8 Counter & Frequency				I-87066W	2.0.1	8 DO
I-8081	-	8 Counter & Frequency				I-87068W	2.0.1	8 DO
						I-87069W	2.0.1	8 DO
						I-87082W	-	2 DO, 2 Counter & Frequency
