제품 상세보기

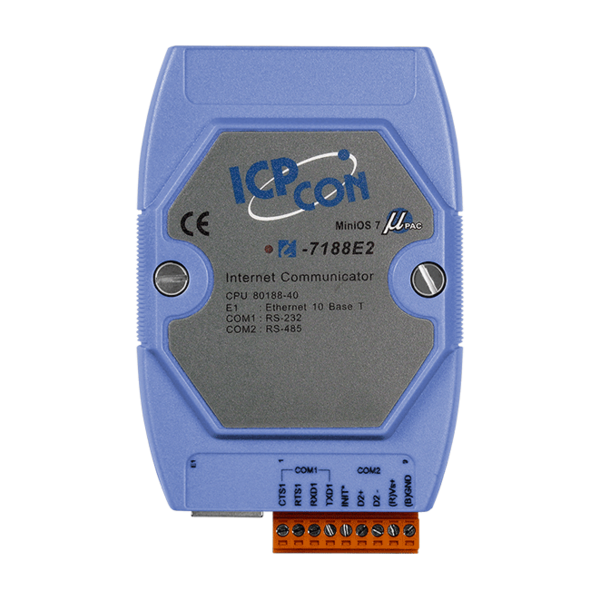

I-7188E2/I-7188E2D

제품명
I-7188E2/I-7188E2D
용도
이더넷 to 시리얼 컨버터
특성
프로그래머블 Ethernet to 2x 시리얼 포트 컨버터 (1x RS-232, 1x RS-485)
제조사
ICPDAS(대만)









  이더넷에 모든 RS-232/RS-485 시리얼 장치 통합
  가상 COM 또는 미가공 TCP 연결을 통한 데이터 전송
  32-bit 및 64-bit Windows 용 VxComm 드라이버 XP/2003/2008/Vista/7/8/10
  ICP DAS의 고성능 MiniOS7 내장
  열악한 환경에서 사용하기에 적합한 워치독 타이머
  손바닥 크기의 멀티플 시리얼 포트
  전원 역극성 보호





I-7188EN 시리즈는 RS-232/422/485 장치를 이더넷 네트워크에 연결하도록 설계된 "시리얼-이더넷 게이트웨이(Serial-to-Ethernet gateway)"라고도하는 프로그래밍 가능한 장치 서버 제품군입니다.
사용자 친화적인 VxComm 드라이버/유틸리티를 사용하면 I-7188EN 시리즈의 내장 COM 포트를 컴퓨터의 표준 COM 포트로 쉽게 전환할 수 있습니다.
프로토콜 독립성, 작은 코어 OS 및 높은 유연성으로 인해 I-7188EN 시리즈는 모든 네트워크 지원 응용 프로그램의 요구를 충족시킬 수 있습니다.
I-7188EN 시리즈에는 강력하고 안정적인 Xserver 프로그래밍 구조가 포함되어 있어서 하루 안에 강력한 이더넷 응용 프로그램을 설계 할 수 있습니다.
내장 된 고성능 MiniOS7은 I-7188EN을 단 1초 만에 부팅하여 빠른 응답을 제공합니다.

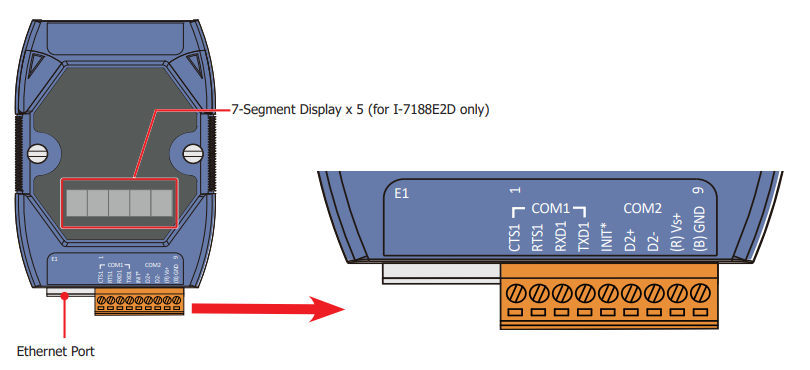

I-7188E2(D)에는 1개의 RS-232 포트 1개의 RS-485 포트 있고, 탈착식 온-보드 터미널 블록 커넥터는 산업 상황에서 쉽고 강력한 배선을 위해 설계되었습니다.







모델명 I-7188E2 I-7188E2D
 CPU 모듈
 CPU 80188, 40MHz or compatible
SRAM 384 KB
Flash 512 KB
EEPROM 2 KB
Watchdog Timer 0.8 초
통신 인터페이스
COM1 RS-232 (TXD, RXD, RTS, CTS, GND)
COM2 RS-485 (D+, D-)
Ethernet 포트 10BASE-T NE2000 compatible Ethernet Controller
COM 포트 포맷
 Data Bit 7, 8
 Parity Even, Odd, None
 Stop Bit 1
 Baud Rate 최대 115200 bps
LED 표시기
7-분절 디스플레이  - Yes
시스템 LED 표시기 Yes
기구
치수 (W x L x H)  113 mm x 72 mm x 34 mm
작동 환경
작동 온도 -25 °C to +75 °C
보관 온도 -40 °C to +80 °C
습도 5 to 95 %,non-condensing
전원
보호 역극성 보호
전원 10 ~ 30 VDC
소비전력 2 W 3 W









 I-7188E2 CR  프로그래머블 Ethernet to 2x 시리얼 포트 컨버터 (1x RS-232, 1x RS-485) (RoHS)

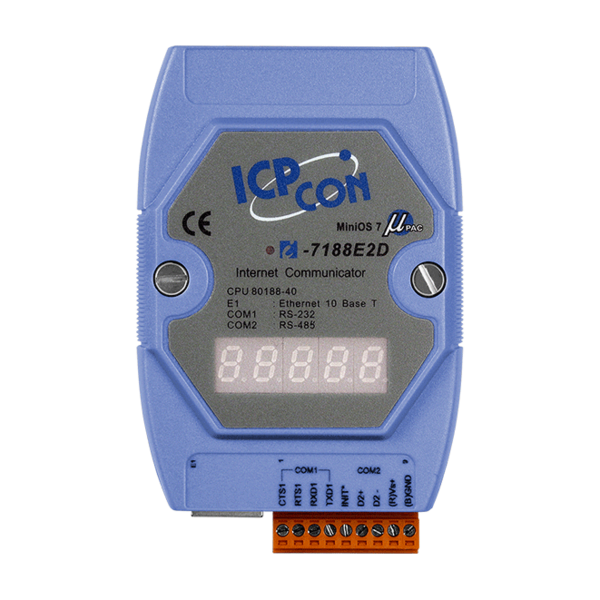

 I-7188E2D CR  프로그래머블 Ethernet to 2x 시리얼 포트 컨버터 (1x RS-232, 1x RS-485) with LED 디스플레이 (RoHS)





I-7188EN 시리즈 Ethernet to Serial Port Converter

I-7188EN 컨버터는 이더넷과 RS-232/422/485를 연결하는 브리지입니다.
PC에 VxComm 드라이버를 설치 한 후 사용자는 7188EN의 COM 포트에 매핑 된 가상 COM 포트를 만들 수 있습니다.
원본 소프트웨어 (COM 포트 기반)는 수정없이 이더넷을 통해 원격 RS-232/422/485 장치에 연결할 수 있습니다.
I-7188EN은 사용자의 시리얼 장치와 이더넷 통신 기능을 결합하는 가장 비용 효율적인 방법입니다.


I-7188EN 시리즈 Ethernet to Serial Port 컨버터
모델명 Ethernet 포트 Total COM 포트 RS-232 RS-485 RS-422
I-7188E1  10 Base-T 1 1 0 0
I-7188E2  10 Base-T 2 1 1 0
I-7188E3  10 Base-T 3 1 1 1
I-7188E3-232  10 Base-T 3 2 1 0
I-7188E4  10 Base-T 4 3 1 0
I-7188E5  10 Base-T 5 4 1 0
I-7188E5-485  10 Base-T 5 1 4 0
I-7188E8  10 Base-T 8 7 1 0

노트 : Both I-7188E3 and I-7188E3-232 have 4x DI and 4x DO
