▪ 온도 측정 범위 : -20 to +60°C
▪ 습도 측정 범위 : 0 to 100% RH
▪ LCD 디스플레이 : 온도, 상대 습도, 날짜 및 시간 표시
▪ 최대 600,000 개의 레코드 저장 : 날짜 및 타임 스탬프 포함
▪ 무료 소프트웨어 Utility, iOS 앱 및 Android 앱 포함
▪ Modbus TCP 및 MQTT 프로토콜 지원
▪ Ethernet 통신 인터페이스 포함
▪ 중복 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC 입력 (DL-101-E 만 해당)
▪ 경보 장치 또는 IAQ 장치 제어를 위한 PhotoMOS 릴레이 출력 (DL-101-E 만 해당)
▪ 이더넷을 통한 웹 구성 및 펌웨어 업데이트 지원
▪ IP 66 보호 승인

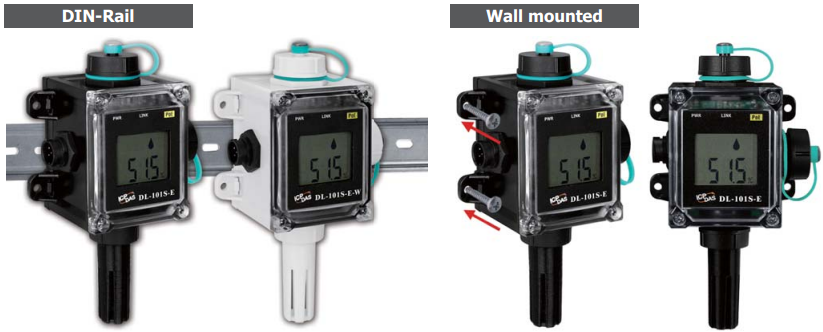

▪ DIN 레일 또는 벽 장착

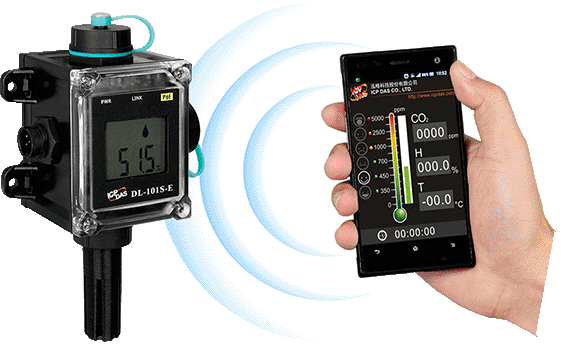

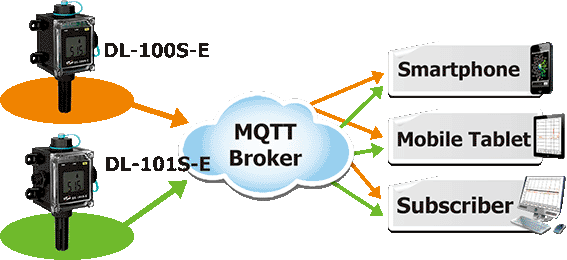

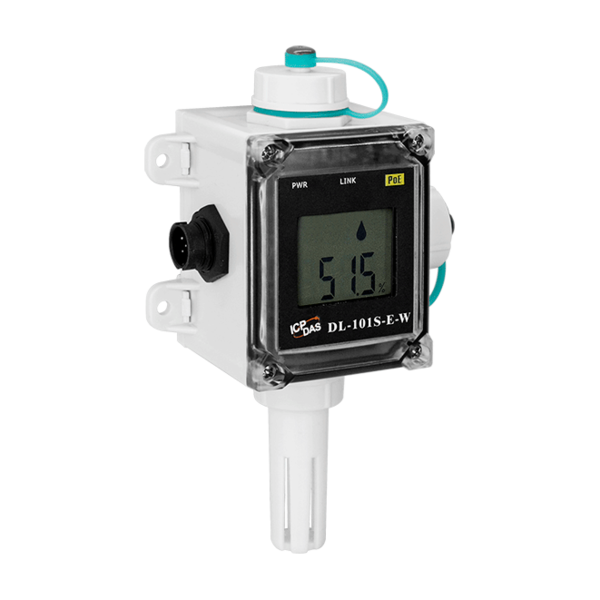

DL-100S-E/DL-101S-E는 날짜 및 타임 스탬프 정보와 함께 온도, 습도 및 노점 데이터를 기록하는 데 사용할 수 있는 Data Logger 장치입니다. 최대 600,000개의 다운로드 가능한 레코드를 저장할 수 있습니다. DL-100S-E/DL-101S-E 데이터 로거와 동일한 로컬 네트워크에 연결되어 있으면 무료 Windows 소프트웨어, iOS 앱 또는 Android 앱을 사용하여 언제 어디서나 DL-100S-E/DL-101S-E 장치에서 실시간 데이터에 액세스 할 수 있습니다. DL-100S-E/DL-101S-E는 Modbus TCP와 같은 널리 사용되는 산업용 프로토콜은 물론 새롭게 부상하고 있는 M2M(machine-to-machine)/IoT(Internet of Things) 연결 프로토콜인 MQTT도 지원합니다.

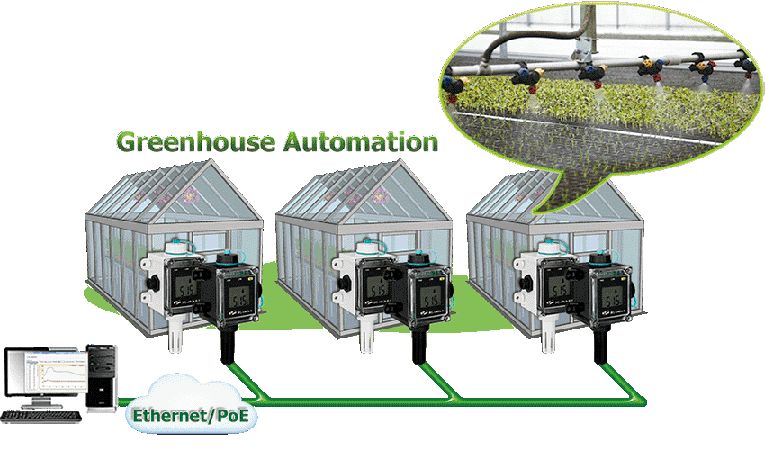

DL-100S-E/DL-101S-E 데이터 로거는 Etherent 및 PoE를 포함한 다양한 통신 인터페이스를 사용하여 연결할 수 있습니다. 즉, 장치를 기존 HMI 또는 SCADA 시스템에 쉽게 통합 할 수있어 분산 제어에서 손쉬운 유지 보수가 가능합니다. DL-100S-E/DL-101S-E 시리즈의 IP66 버전은 열악한 환경의 산업 응용 제품을 위해 P66 보호 등급을 제공하도록 설계되었습니다. 견고한 RJ-45는 진동과 충격이 심한 응용 분야에서도 튼튼하고 견고한 연결을 보장하며 안정적인 작동을 보장합니다.
모델명 | DL-100S-E | DL-100S-E-W | DL-101S-E | DL-101S-E-W | |
온도 센서 (Temperature Sensor) | |||||
측정 범위 | -20 to +60°C (-31 to +176˚F) | ||||
해상도 | 0.1°C | ||||
정확도 | Typical: ±0.4°C | ||||
습도 센서 (Humidity Sensor) | |||||
측정 범위 | 0 ~ 100% RH | ||||
해상도 | 0.1% RH | ||||
정확도 | ±3% RH @ 20 ~ 80% RH | ||||
LCD 및 LED 디스플레이 | |||||
LCD 정보 | 3LCD 정보 표시 온도(°C and °F), 상대습도, 날짜 및 시간 | ||||
PWR | System 표시 (Green) | ||||
Link | Link/Act 표시 (Green) | ||||
PoE | PoE 표시 (Red) | ||||
통신 | |||||
Ethernet 포트 | 10/100 Base-TX with Auto MDI/MDI-X | ||||
PoE | Yes, (IEEE 802.3af, Class 1) | ||||
프로토콜 | Modbus TCP, MQTT | ||||
보안 | Password 및 IP Filter | ||||
듀얼 위치독 | Yes, 모듈, 통신 (프로그래머블) | ||||
시스템 | |||||
실시간 시계 | Yes | ||||
Data Logger | Yes, 600,000 Records | ||||
PhotoMOS Relay 출력 | - | Form A×2, SPST 100 VDC @ 1 A | |||
전기 | |||||
터미널 블록에서 전원 공급 | - | +12 to +48 VDC | |||
PoE 전원 공급 | IEEE 802.3af, Class 1 (48 V) | ||||
소비전력 | PoE | 최대 0.7 W | 최대 0.7 W | ||
Non-PoE | - | 최대 0.6 W | |||
기구 | |||||
치수 | 92 mm x 157 mm x 56 mm | 100 mm x 157 mm x 56 mm | |||
방수 등급 | P66 | ||||
설치 | 1DIN-Rail ; 벽 설치 | ||||
작동 온도 | -20 to +60 ˚C | ||||
보관 온도 | -30 to +80 ˚C | ||||
주변 상태 습도 | 5 to 95 % RH, Non-condensing |

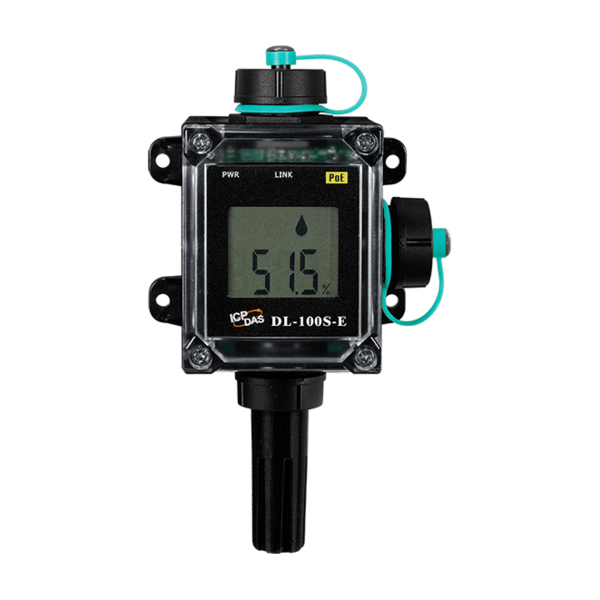

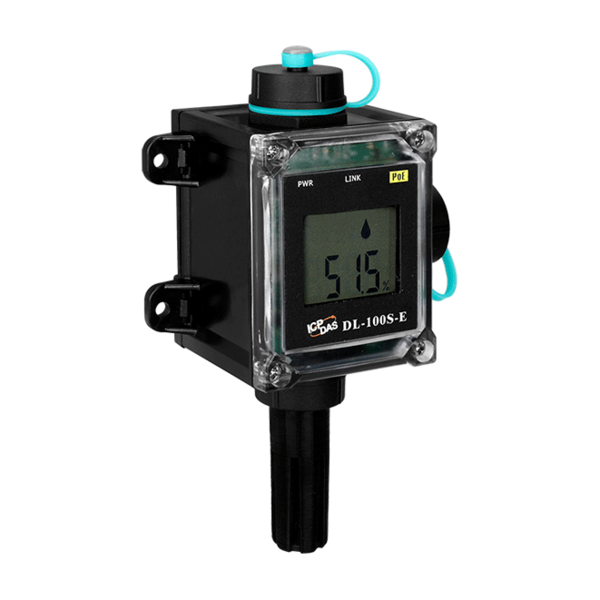

DL-100S-E CR | 원격 온도 및 습도 Data Logger with LCD 디스플레이 (Black Cover) (RoHS) |

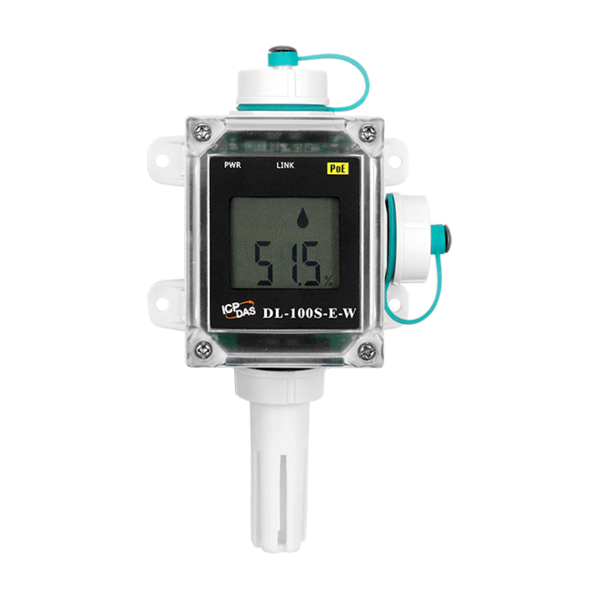

DL-100S-E-W CR | 원격 온도 및 습도 Data Logger with LCD 디스플레이 (White Cover) (RoHS) |

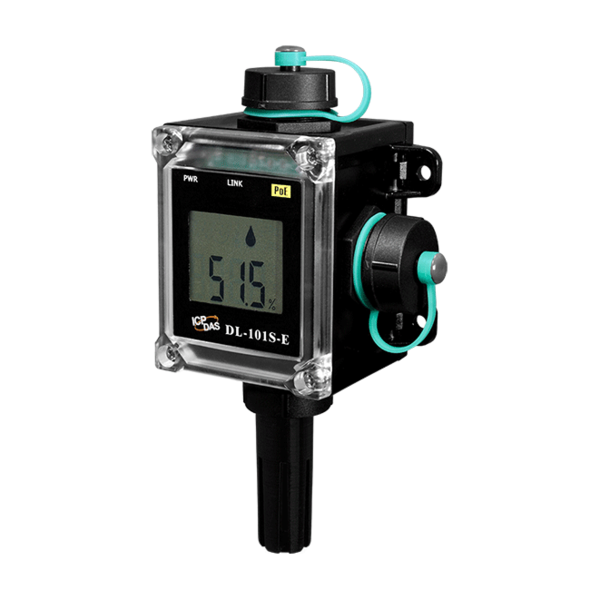

DL-101S-E CR | 원격 온도 및 습도 Data Logger with 안전 알람 (Black Cover) (RoHS) |
DL-101S-E-W CR | 원격 온도 및 습도 Data Logger with 안전 알람 (White Cover) (RoHS) |
