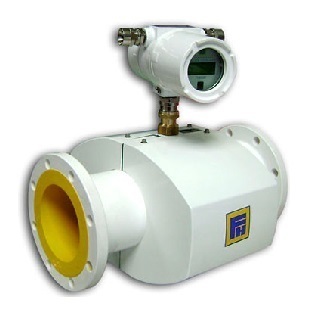

FH8400 (초음파 유량계)

제품명
FH8400 (초음파 유량계)
용도
석유 생산, 파이프 라인 누출 감지, 정유 공장, 화학 및 석유 화학 플랜트 등
특성
초음파 프로브 배관 일체형
제조사
FAURE HERMAN (FRANCE)

특징

FH8400 초음파 유량계는 석유 및 석유 화학 시장의 요구 사항을 충족하기 위해 개발되었습니다. FH8400 초음파 유량계는 유럽 지침 ATEX II 2 G (zone 1, division 1, groups C & D 설치와 호환 가능)에 따른 방폭 인증 덕분에 위험 지역에서 사용하기에 적합합니다.

가장 혁신적인 초음파 기술을 사용하여 FH8400 제품 라인은 층류, 난류, 비대칭 유속 프로파일 및 소용돌이를 포함한 다양한 응용 분야 및 유동 조건을 성공적으로 측정합니다.

FAURE HERMAN FH8400 초음파 유량계는 저점도 및 중점도 제품의 상거래용 측정 전용입니다.





주요 특징

높은 정밀도

높은 측정 재현성

3 코드 초음파 방식

양방향 측정

레이놀즈의 교정

압력 강하 없음

압력 및 유동 조건에서 탈착식 변환기

낮은 유지 비용

Modbus 및 Hart 통신





      환경

l 주변 온도 범위 : -40 ~ +60 °C (-40 ~ +140 °F)

l 공정 온도 범위 : -40 ~ +120 °C (-40 ~ +248 °F)

l 보관 온도 : -40 ~ +60 °C (-40 ~ +140 °F)

l 보호 등급 : IP 66 / NEMA 4X



       안전성 : ATEX II 2 G(zone 1, division 1, groups C & D에 설치와 호환 가능)

l 트랜듀서 분류 : Ex d IIB T6 to T3 / LCIE 04 ATEX 6047 X

l 인클로저 분류 : Ex ia IIB T6 / LCIE 04 ATEX 6071 X

l 원격 제어 : Ex ia IIC T4 / LCIE 03 ATEX 6240 X



기계부

l 플랜지 등급 : ANSI 150 / 300 / 600 / 900

l 미터 본체 재질 : 저온 강철 ASTM A350 LF2 / A333 Gr 6

l 탄소강 ASTM : A105 / A106

l 오스테 나이트계 스테인리스 강 : ASTM A182 F316 / A312 TP 316

                 듀플렉스 (요청시)



성능

l 재현성 : API 권장 사항 준수

l 표준 유체 속도 범위 : 1 ~ 10 m/s (3.28 ~ 32.8 fts)

l 레이놀즈 수 범위 : ≥ 10 000

l 밀도 범위 : 400 ~ 1,500 kg/m3



전자부

l 전원 : 18 ~ 36 Vdc 8W / 110 ~ 220 Vac ± 15 %

l 입력 : 2 X 4 ~ 20 mA (온도, 압력)

l 출력 : 2 X 4 ~ 20 mA (유량 및 VOS)

      2 X Pulse

      2 X 알람(dry contacts)

l 통신 / 시리얼 링크 : 구성 및 분석 PC 소프트웨어

l 소프트웨어 : 구성 및 분석 PC 소프트웨어 FHview



설치 조건

l 표준 : Upstream 10D, Downstream 5D



옵션

l LCD 로컬 디스플레이 : 4 개의 영숫자 라인

l 데이터 및 이벤트 로거 : 유량, VOS, 이득,…

l 원격 변환기 : 거리 <5 meter

l 교정 : 다중 제품

l 인터페이스 감지 : 4 ~ 20 mA 및 / 또는 Modbus



인증

l 상거래 : OIML R117-1 / MID (Class 0.3)

l ATEX : 94/9/CE 준수

l PED : 97/23/EC & ASME 준수

               EMC : 2004/108/EC 준수
