제품 상세보기

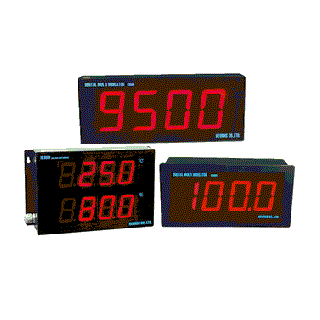

IC9500 SERIES

제품명
IC9500 SERIES
용도
대형 지시계 1 채널 또는 2 채널
특성
멀티 입력, 2 포인트 알람, 24 VDC 센서 출력
제조사
국내 OEM 제작

특징

다중 범위 입력 (T/C, RTD, Volt, mA 등)

고정밀 16 bit A/D 컨버터

Peak hold 기능

RS-485 통신 인터페이스 (옵션)

2 점 알람 & Dead band 설정

번 아웃 기능

절연 전류 출력 (DC 4 ~ 20 mA) 및 출력 스케일링

STD 사양의 센서 전원 24 VDC



성능

측정 및 표시 주기 : 200 ms(mV, Volt, mA type), 400 ms(TC, RTD type)

입력 저항 : Volt – 400 ㏀ / 그외 타입 – 1 ㏁

신호원 저항 : Pt 100 Ω type – 30 Ω/line / 그외 타입 – 300 Ω/line

센서 전원 : 24 VDC 30 mA ±0.5 %

정확도 : ±0.2 % FS

전류 출력 (옵션)

전류 : 4 ~ 20 mA

최대 부하 저항 : 600 Ω

절연 저항 : 100 ㏁

전압 출력 (옵션)

전압 : 0 ~ 10 VDC

최대 부하 저항 : 1 ㏀

절연 저항 : 100 ㏁

알람

접점 출력 유형 : N.O. (N.C. – 주문생산)

최대 스위칭 전력 : 60 W, 125 VA

최대 스위칭 전압 : 220VDC, 250 VAC

최대 스위칭 전류 : 2 ADC, AC

최대 전송 전류 : 3 ADC, AC

온도 / 습도 조건

동작 : -10 ~ 50 ℃, 10 ~ 90 %RH

저장 : -20 ~ 70 ℃, 5 ~ 95 %RH

전원

전압 : 110 / 220 VAC 50 ~ 60 Hz (옵션 – 24 VDC)

소비 전력 : Max 6 VA

절연 저항 : 100 ㏁, 500VDC

       무게 : 약 3 (6 inch)
