tSH-700 시리즈



초소형 시리얼 포트 컨버터/분배기 (Tiny Serial Port Converter/Sharer)









• •  전송속도(Baud Rate) 변환 어플리케이션 지원
• •  Modbus RTU/ASCII 프로토콜 변환 지원
• •  tSH-73x 시리즈 전용 Slave 포트 2개를 공유하는 Master 지원
• •  Raw data mode for most query-response protocols
• •  쉽게 구성할 수 있는 Web 서버 탑재 (HTTP)
• •  이중 전원 입력 포함 : PoE (IEEE 802.3af, Class 1) 및 DC jack
• •  자동으로 RS-485 방향 제어 가능
• •  Tiny form-factor 및 저전력 소모
• •  RoHS 준수 & Halogen 없음
• •  비용 효율적인 장치 서버 (Cost-effective device servers)







tGW-700/tDS-700 모듈의 성공에 이어, ICP DAS는 더 많은 어플리케이션에 대한 지원을 강화하기 위해 이러한 제품에 대한 새로운 기능을 계속 개발해 왔습니다.
tSH-700 모듈은 "Baud Rate Conversion", "Modbus RTU/ASCII Conversion" 및 "Two Masters Share One Slave"를 포함한 여러 기능을 제공하는 시리얼 포트 분배기입니다.
내장 웹 서버는 쉬운 구성 인터페이스를 제공하며 콘솔 명령이 필요하지 않습니다.



■  전송 속도 변환 (Baud Rate Conversion) :

이 기능을 사용하면 한 개의 Master 장치가 다른 전송 속도 및 데이터 형식을 사용하는 Slave 장치와 통신 할 수 있습니다. 대부분의 query-response 프로토콜(반이중;half-duplex) (예: DCON)은 미가공 데이터(Raw data) 모드에서 지원됩니다. 전이중(Full-duplex) 통신은 데이터 크기가 각 시리얼 포트에 내장 된 512 byte 버퍼 보다 ​​작은 경우에 작동할 수 있습니다.





■ Modbus RTU/ASCII 변환 :

이 기능은 하나의 Modbus RTU/ASCII 마스터 장치가 다른 프로토콜, 전송 속도 및 데이터 형식을 사용하는 Modbus RTU/ASCII 슬레이브 장치와 통신 할 수 있게 합니다.





■ 두 개의 마스터 공유한 슬레이브 (Two Masters Share One Slave) :  for tSH-735 Series Only

이 기능을 사용하면 서로 다른 시리얼 포트에 연결된 두 개의 Master 장치가 Slave 장치를 공유할 수 있습니다.
Modbus 모드는 Modbus RTU/ASCII 프로토콜을 변환하는데 사용할 수 있고, Raw data 모드는 DCON 또는 기타 query-response 프로토콜에 사용할 수 있습니다.
다른 시리얼 포트에서 다른 "전송 속도" 및 "데이터 형식"을 사용할 수도 있습니다.
내장 캐시 기능은 두 Master 장치가 동일한 정보를 요청할 때 중복 쿼리를 제거하여 Slave 포트에서 시리얼 통신 로드를 줄입니다.

주의 :  Slave 포트가 이중 로딩을 갖기 때문에, 두 Master에 타임 아웃 값과 스캔 간격 설정을 크게 하길 권장합니다.











• 공장, 건축 및 가정 자동화





▶ 로컬 패널 PC(Master) 및 컨트롤 센터(Master)에서 프로세스 컨트롤러(Slave)에 접속









▶ HMI(Master) 2개로 사무실 조명 제어











모델명		tSH-722/tSH-722i	tSH-732/tSH-732i	tSH-725/tSH-725i	tSH-735/tSH-735i	tSH-724/tSH-724i	tSH-734/tSH-734i
시스템
CPU		32-bit ARM
통신 인터페이스
Ethernet		10/100 Base-TX, 8-pin RJ-45 x 1 (Auto-negotiating, Auto-MDI/MDIX, LED indicator)  PoE (IEEE 802.3af, Class 1)
COM1		3-선 RS-232	3-선 RS-232	2-선 RS-485	2-선 RS-485	2-선 RS-485	2-선 RS-485
COM2		3-선 RS-232	3-선 RS-232	2-선 RS-485	2-선 RS-485	3-선 RS-232	3-선 RS-232
COM3		–	3-선 RS-232	–	2-선 RS-485	–	3-선 RS-232
Self-Tuner		–		Yes, 자동으로 RS-485 방향 제어
RS-485	Bias Resistor	–		Yes, 1 KΩ
	Node	–		최대 254
UART		16c550 or compatible
전원 절연(Power Isolation)		1000 VDC (tSH-722i / 732i)
신호 절연(Signal Isolation)		3000 VDC (tSH-725i / 735i / 724i / 734i)
정정기 보호(ESD Protection)		+/-4 kV
COM 포트 Format
전송속도 (Baud Rate)		최대 115200 bps
Data Bit		5, 6, 7, 8
Parity		None, Odd, Even, Mark, Space
Stop Bit		1, 2
전원
전원 입력	PoE	IEEE 802.3af, Class 1
	DC Jack	+12 ~ 48 VDC
소비 전력		0.07 A @ 24 VDC
기계
연결부		10-핀 탈착식 단자대(Terminal Block) x 1
설치		DIN-Rail
환경
작동 온도		-25 ~ +75 °C
보관 온도		-30 ~ +80 °C
습도		10 ~ 90% RH, non-condensing







tSH-700 시리즈 (Tiny Serial Port Converter/Sharer with PoE and DC jack) : CA-002 케이블 1개 포함.
모델명 (Non-Isolated)	모델명 (Isolated)	RS-232	RS-485	Application	COM1	COM2	COM3
tSH -722 CR	tSH -722i CR	2	-	Converter	3-wire RS-232	3-wire RS-232	-
tSH -725 CR	tSH -725i CR	-	2		2-wire RS-485	2-wire RS-485	-
tSH -724 CR	tSH -724i CR	1	1		2-wire RS-485	3-wire RS-232	-
tSH -732 CR	tSH -732i CR	3	-	Sharer	3-wire RS-232	3-wire RS-232	3-wire RS-232
tSH -735 CR	tSH -735i CR	-	3		2-wire RS-485	2-wire RS-485	2-wire RS-485
tSH -734 CR	tSH -734i CR	2	1		2-wire RS-485	3-wire RS-232	3-wire RS-232







모델명 (비절연 Non-Isolated)
tSH-722 CR	Tiny Serial Port Converter with PoE and 2 RS-232 Ports (RoHS)

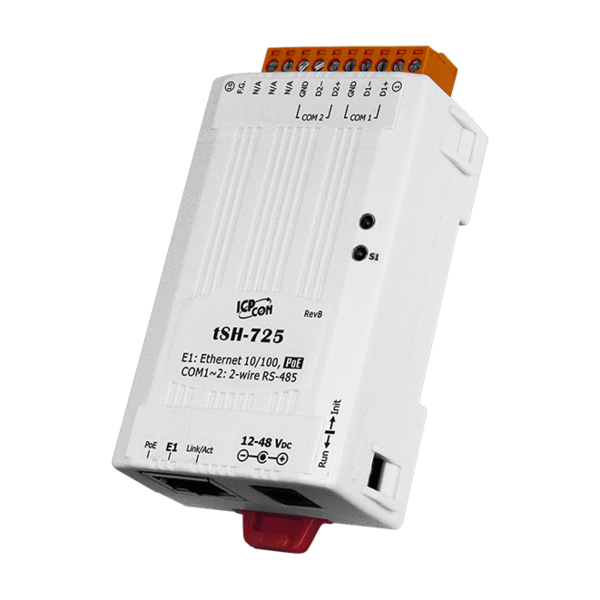

tSH-725 CR	Tiny Serial Port Converter with PoE and 2 RS-485 Ports (RoHS)
tSH-724 CR	Tiny Serial Port Converter with PoE and 1 RS-232 and 1 485 Ports (RoHS)
tSH-732 CR	Tiny Serial Port Sharer with PoE and 3 RS-232 Ports (RoHS)
tSH-735 CR	Tiny Serial Port Sharer with PoE and 3 RS-485 Ports (RoHS)

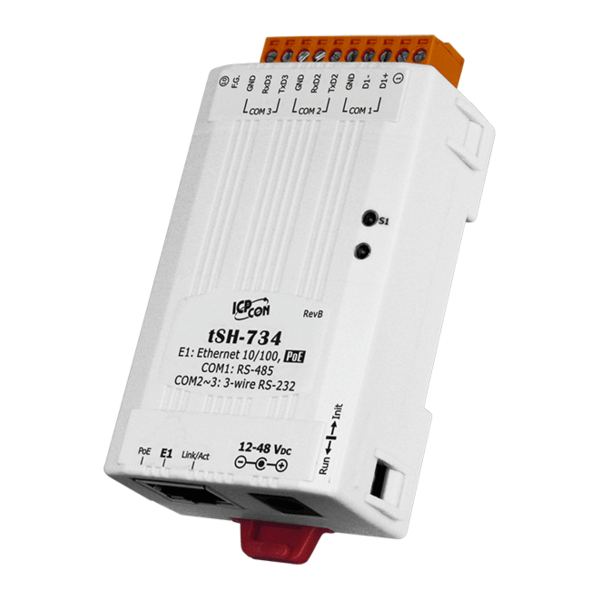

tSH-734 CR	Tiny Serial Port Sharer with PoE and 2 RS-232 and 1 485 Ports (RoHS)
CA-002 케이블 1개 포함 (DC 커넥터 to 2-선 전원 케이블 0.3 미터)
모델명  (절연 Isolated)
tSH-722i CR ~ NEW ~	Tiny Serial Port Converter with PoE, Power Isolation and 2 RS-232 Ports (RoHS)
tSH-725i CR ~ NEW ~	Tiny Serial Port Converter with PoE and 2 Isolated RS-485 Ports (RoHS)
tSH-724i CR ~ NEW ~	Tiny Serial Port Converter with PoE and 1 Isolated RS-232 and 1 Isolated 485 Ports (RoHS)
tSH-732i CR ~ NEW ~	Tiny Serial Port Sharer with PoE, Power Isolation and 3 RS-232 Ports (RoHS)
tSH-735i CR ~ NEW ~	Tiny Serial Port Sharer with PoE and 3 Isolated RS-485 Ports (RoHS)
tSH-734i CR ~ NEW ~	Tiny Serial Port Sharer with PoE and 2 Isolated RS-232 and 1 Isolated 485 Ports (RoHS)
CA-002 케이블 1개 포함 (DC 커넥터 to 2-선 전원 케이블 0.3 미터)







CA-002	DC 커넥터 to 2-선 전원 케이블 0.3 미터
DN-09-2	I/O 커넥터 블록 with DIN-Rail 설치 및 9-핀 Male 헤더 2개 포함 : CA-0915 x 2 (9-핀 Male-Female D-sub 케이블 1.5 미터)
DN-09-2F	I/O 커넥터 블록 with DIN-Rail 설치 및 9-핀 Male 헤더 2개 포함 : CA-0910F x 2 (9-핀 Female-Female D-sub 케이블 1.0 미터)
