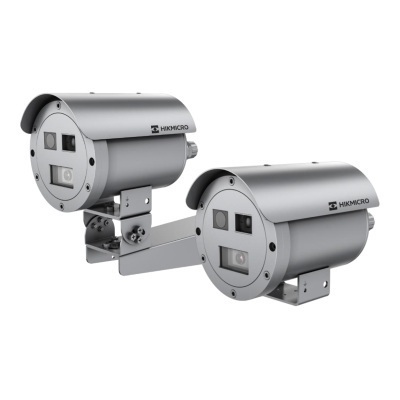

방폭 불릿 카메라

제품명
방폭 불릿 카메라
용도

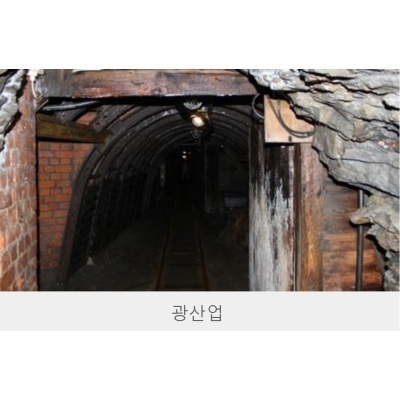

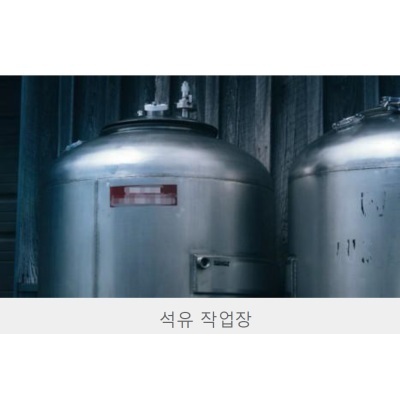

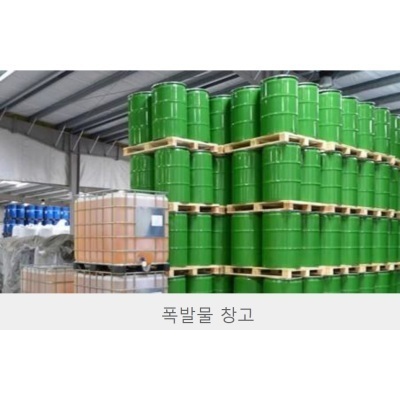

광산, 폭발물 저장소, 석유와 같은 폭발 위험 지역의 열화상 측정
특성
ATEX 및 IECEx 인증
제조사
HIKMICRO (중국)
카달로그 다운로드

[특징]

1. 640x512 픽셀의 열화상 카메라와 2688x1520 픽셀의 가시광선 카메라

2. -20 °C ~ 650 °C의 온도 측정 범위

3. 위험 지역에 대한 ATEX 및 IECEx 인증

4. NEMA 4X를 갖춘 316L 스테인리스 스틸 인클로저



[사양]

모델   DS-2TD2528T-3/Q DS-2TD2528T-7/Q DS2TD2528T-10/Q DS-2TD2537T-4/Q DS2TD2537T-10/Q DS-2TD2537T-15/Q DS2TD2568T-5/G0/T1Y DS-2TD2568T-15/G0/T1Y
열화상 모듈  이미지 센서 바나듐 산화물 비냉각 초점면 어레이
 해상도 256 × 192 384 x 288 640 x 512
 스펙트럼 범위 8 μm ~ 14 μm
 NETD < 40 mk (@25°C), F#=1.0 < 35 mk (@25°C), F#=1.0 ≤ 25 mK (@25° C,F# = 1.0)
 초점거리 3.6 mm 6.9 mm 9.7 mm 4.4 mm 9.7 mm 15 mm 5.1 mm 15 mm
 IFOV 3.33 mrad 1.74 mrad 1.24 mrad 3.86 mrad 1.75 mrad 1.13 mrad 2.35 mrad 0.8 mrad
 시야

50.0° × 37.3°

(H × V)

24.9° × 18.7°

(H × V)

18° × 13.5°

(H × V)

90.0° × 65.4°

(H × V)

37.9° × 28.7°

(H × V)

24.2° × 18.4°

(H × V)

90° × 67.2°

(H × V)

29.7° × 23.6°

(H × V)
 최소 초점거리 0.5 m 1.5 m 0.5 m 1.5 m 3m 1m 3m
 가시광선 카메라  해상도  2688 × 1520, 4MP
 측정 및 분석  물체 온도 범위 -20 °C ~ 650 °C
 온도 정확도  최대 (± 2 °C, ± 2%)
 인터페이스  알람 입력  2-ch inputs (0 ~ 5 VDC)
 알람 출력  2채널 릴레이 출력, 알람 대응 동작 구성 가능
 통신 인터페이스

 4.1, RJ45 10 M/100 M 자체 적응형 이더넷 인터페이스

1, RS-485 인터페이스 (반이중)
 일반  방폭 등급

 ATEX: II 2 G Ex db IIC T6 Gb/II 2 D Ex tb IIIC T80°C Db

 IECEx: Ex db IIC T6 Gb/ Ex tb IIIC T80°C Db
 부식 방지 등급 NEMA 4X (NEMA 250-2018), C5
 보호등급 IP68 표준, TVS 6000V 낙뢰 보호, 서지 보호, 전압 과도 보호
 치수 286.7  × 175.2 × 150.1 mm 301.7 × 179.2  × 152.0 mm 286.7 × 175.2 × 150.1 mm 290.7 × 177.5 × 152.0 mm
