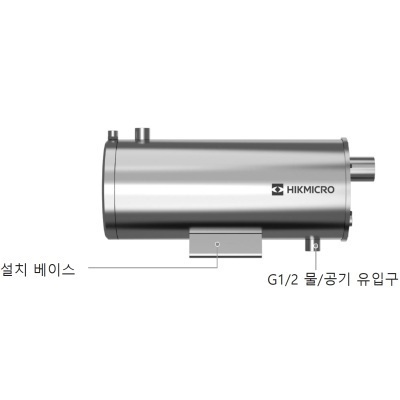

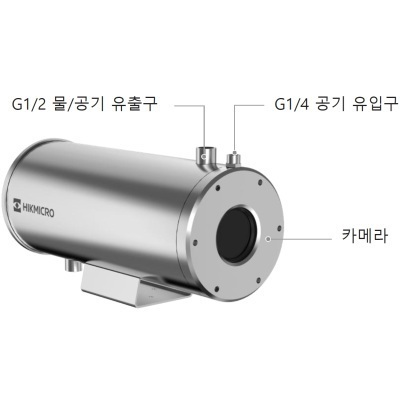

방열 불릿 카메라

제품명: 방열 불릿 카메라

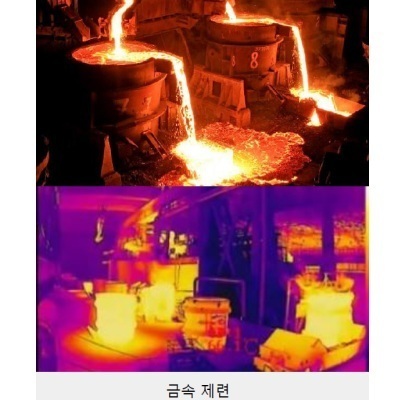

용도: 금속제련, 시멘트 회전로 등 고열 환경용 열화상 카메라

특성: 0 °C ~ 1800 °C 측정, IP67 등급

제조사: HIKMICRO (중국)

카달로그 다운로드

[특징]

1. 0 °C ~ 1800 °C의 온도 측정 범위

2. 가혹한 환경에 적합한 IP67 등급

3. 추가의 공기 또는 액체 냉각 시스템 사용 시, 최대 200 °C의 높은 주변 온도 환경에서 작업 가능

[사양]

모델

HM-TD2H37T-4/X

HM-TD2H37T-7/X

HM-TD2H37T-10/X

HM-TD2H67T-6/X

HM-TD2H67H1-15/Q

HM-TD2H67H1-25/Q

열화상 모듈

이미지 센서

바나듐 산화물 비냉각 초점면 어레이

해상도

384 x 288

640 x 512

스펙트럼 범위

8 μm ~ 14 μm

NETD

≤ 35 mK (@25 °C, F# = 1.0)

초점거리

4.5 mm

6.5 mm

9.7 mm

6.3 mm

15 mm

25 mm

초점 방식

Athermalized(비열화)

반자동 및 수동

IFOV

3.78 mrad

2.62 mrad

1.75 mrad

2.70 mrad

1.13 mrad

0.68 mrad

시야

90° × 65.2°

(H × V)

60° × 44.1°

(H × V)

37.5° × 28.5°

(H × V)

88.5° × 73.2°

(H × V)

41.5° × 33.3°

(H × V)

24.8° × 19.9°

(H × V)

이미지 주파수

50 Hz

최소 초점거리

0.3 m

0.6 m

1.5 m

0.6 m

0.5 m

측정 및 분석

물체 온도 범위

-20 °C ~ 650 °C

0 °C ~ 800 °C,

600 °C ~ 1800 °C

온도 정확도

최대 (± 2 °C, ± 2%)

물체 온도 100 °C ~ 1800 °C에서,

주변 온도 18 °C ~ 25 °C의 경우 ±2%

주변 온도 25 °C ~ 50 °C의 경우 ±3%

측정 사전 설정

핫스팟, 콜드스팟

네트워크

통합 프로토콜

MODBUS, ISAPI, 네트워크 SDK, 오픈 네트워크 비디오 인터페이스 (Profile S, Profile G)

인터페이스

알람 입력

1, 알람 입력 (0-3.3 VDC)

알람 출력

1, 알람 출력; NC, 레벨 양

아날로그 출력

1, CVBS 출력

통신 인터페이스

1, RJ45 10 M/100 M 자체 적응형 이더넷 인터페이스

1, RS-485 인터페이스 (ModBus 가능)

일반

공급 전원

10-30 VDC, 최대 2.3 W

10-30 VDC, 최대 4.8 W

보호등급

IP67

치수

352.5 mm × 170.5 mm × 138 mm

고온 저항성

냉각액

(20 °C 온도에서, 유입수가 있는 적용 사례): 주변 온도 80 °C, 유량 0.65 L/min 이상

주변 온도 100 °C, 유량 1.22 L/min 이상

주변 온도 150 °C, 유량 1.76 L/min 이상

주변 온도 200 °C, 유량 3.3 L/min 이상

고온 저항성

냉각 공기

(20 °C 온도에서, 7 bar 압력의 유입 공기에 대한 적용 사례): 주변 온도 70 °C, 유량 15.34 m³/h 이상

주변 온도 85 °C, 유량 32.54 m³/h 이상

주변 온도 100 °C, 유량 37.82 m³/h 이상

주변 온도 120 °C, 유량 53.97 m³/h 이상
